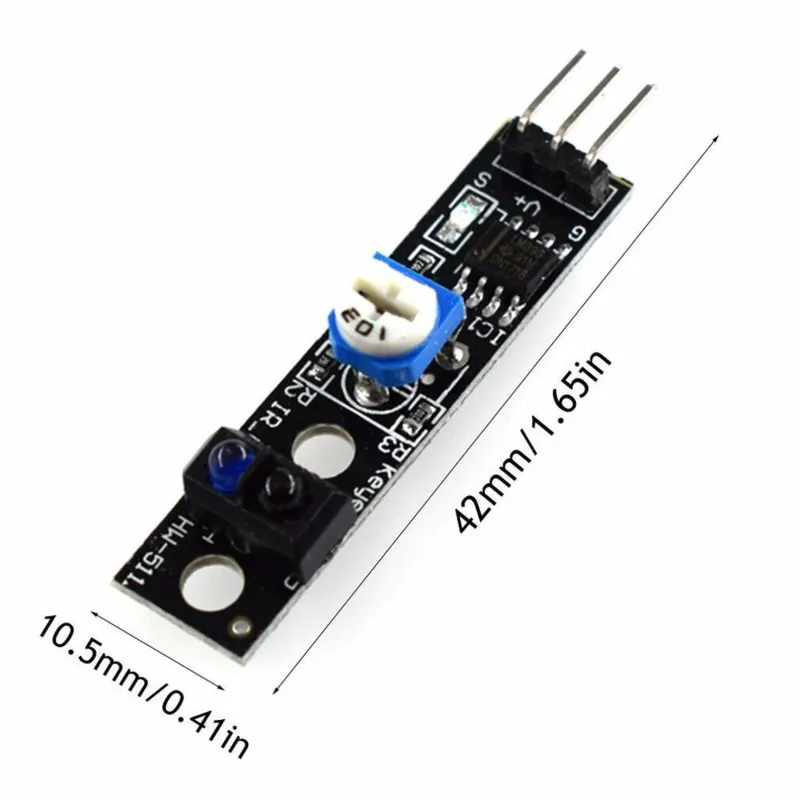

Linjefølgende/ Line Tracking Infrarød Modul - 3 PIN, HW-511 TCRT5000

Modul der ved hjælp af en infrarød sensor er i stand til at følge linjer. En sjov sensor, yderst velegnet til enkle robotikopgaver. Fungerer godt med Adruino og andre systemer.

Når sensoren rammer en sort baggrund, afgives et TTL-signal, som kan behandles videre for at styre en robot.

Perfekt til intelligente autonome køretøjer.

Tekniske data
Driftsspænding: 3,3 - 5 V
Driftsstrøm: 20 mA ved 5 V
Afmetingen: 48 x 10 mm

Denne sensor, som især bruges til linjetracking, har en lignende funktion som bevægelsesdetektionssensorer. Baseret på TCRT5000 IC. TCRT5000-sensoren udsender kontinuerligt infrarødt lys. Hvis den udsendte bølge ikke eller kun meget dårligt reflekteres, er outputtet LAVT. Hvis du placerer et objekt foran denne sensor, bliver outputtet HØJT.

Hvordan fungerer infrarød detektion præcist
Sort farve absorberer IR-stråling og reflekterer den meget dårligt. Derfor vil outputtet være LAVT, hvis der er et sort objekt foran sensoren. Hvis der derimod placeres andre farver foran sensoren, bliver outputtet HØJT.

Når outputtet er HØJT, tændes LED’en.

Detekteringsafstand: 1 til 25 mm
Driftsspænding: 5V
Et fast bolt-hul, nem installation.
Lille PCB-format
