Tilslutningsdiagram og kodeeksempel

Sådan tilslutter du Infrarød forhindringsundgåelsesmodul HW-201 til en Arduino UNO eller ESP32, med en eksempelsketch, du kan uploade med det samme.

IR-obstakeldetektion med HW-201

Dette projekt bruger en HW-201 infrarød sensor til undgåelse af forhindringer til at registrere objekter i nærheden. Når en forhindring kommer inden for rækkevidde, går sensorens digitale udgang LOW, hvilket tænder Arduinos indbyggede LED og viser registreringsadvarsler i Serial Monitor. Justér det onboard potentiometer på sensormodulet for at kalibrere detekteringsafstanden.

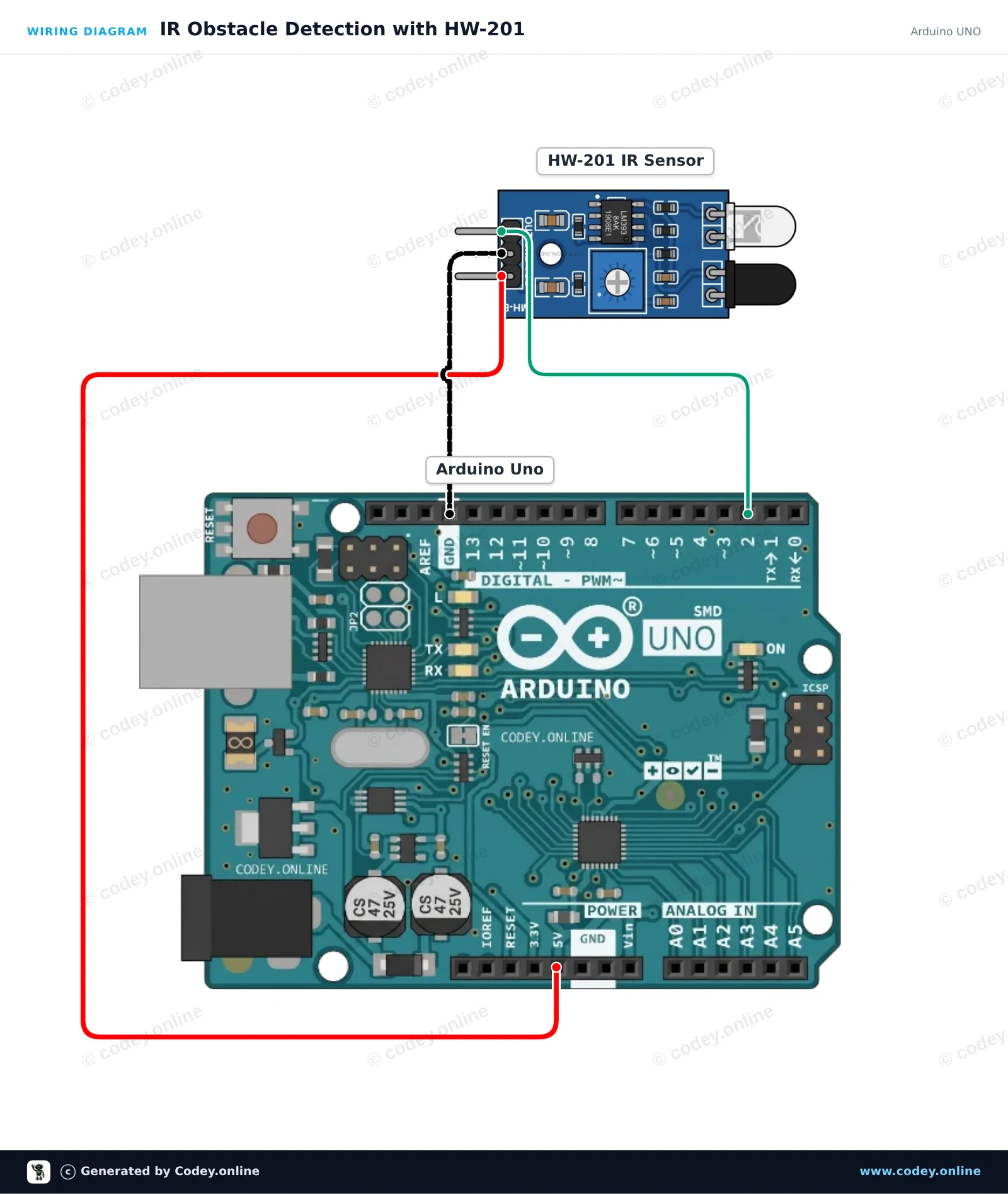

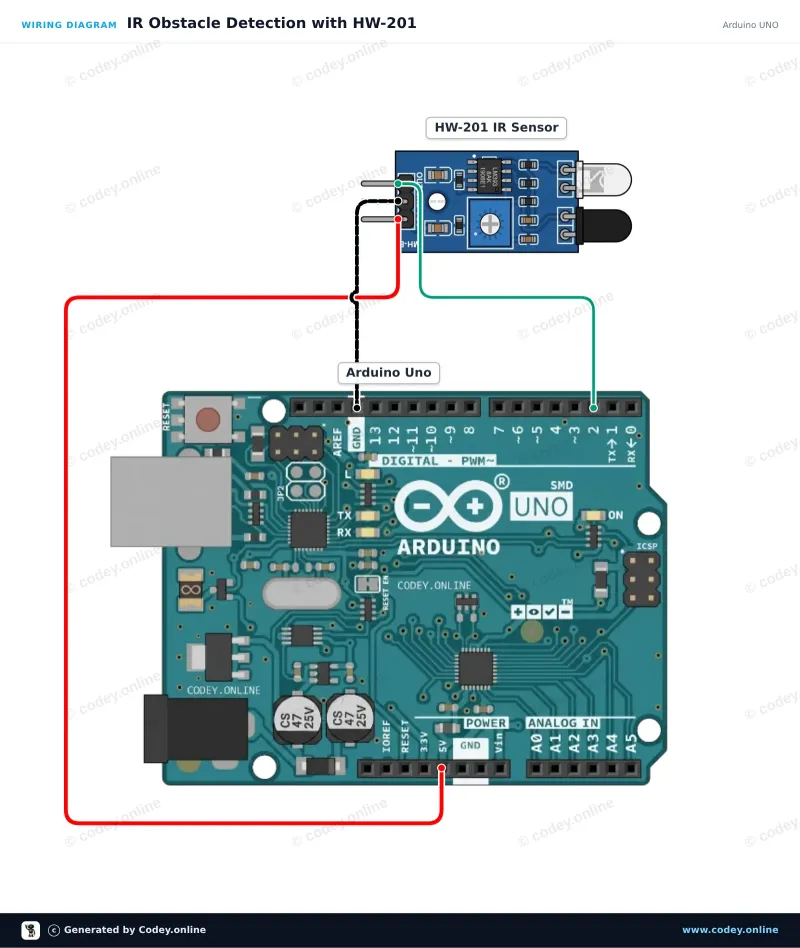

Tilslutningsdiagram: Infrarød forhindringsundgåelsesmodul HW-201 på en Arduino UNO
Tilslutningsdiagram · Klik for at forstørre

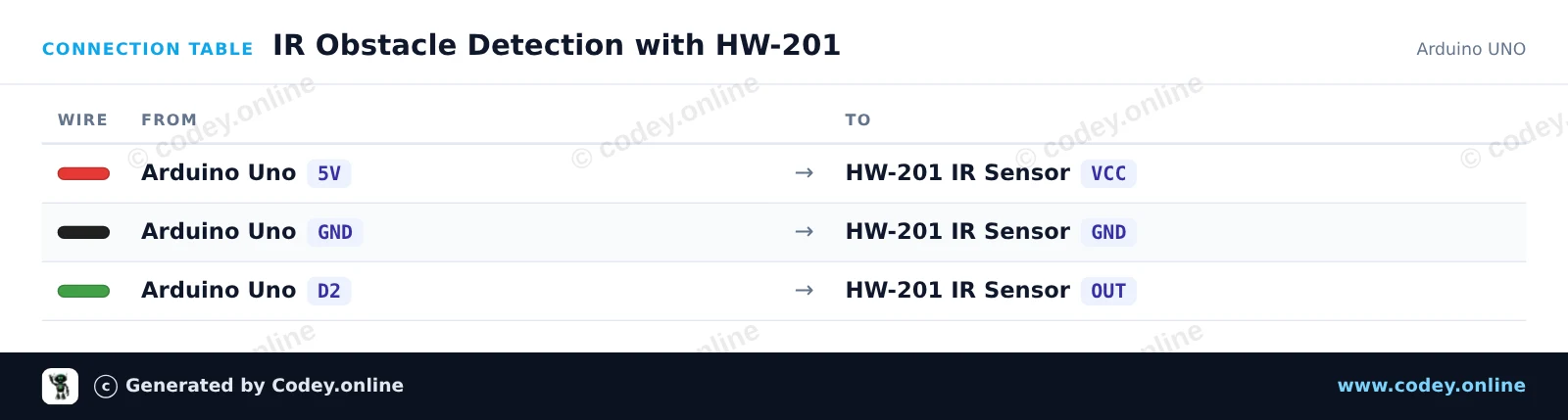

Tilslutningstabel: Infrarød forhindringsundgåelsesmodul HW-201 på en Arduino UNO
Tilslutningstabel · Klik for at forstørre
IR_Obstacle_Detection_with_HW_201.ino · kompileret og testet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with HW-201
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int sensorPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("HW-201 IR Obstacle Sensor Demo"));
  Serial.println(F("Ready: Move an object in front of the sensor."));
}

void loop() {
  // The HW-201 sensor outputs LOW when an obstacle is detected
  int sensorState = digitalRead(sensorPin);

  if (sensorState == LOW) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Obstacle Detected!"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Clear (no obstacle)"));
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

IR-forhindringsregistrering med ESP32

Dette projekt aflæser den digitale output fra HW-201 Infrared Obstacle Avoidance Module. Når et objekt registreres inden for rækkevidde, går sensorudgangen LOW, hvilket tænder ESP32’ens indbyggede LED og udskriver en advarsel i Serial Monitor. Du kan justere registreringsafstanden med potentiometeret på modulet.

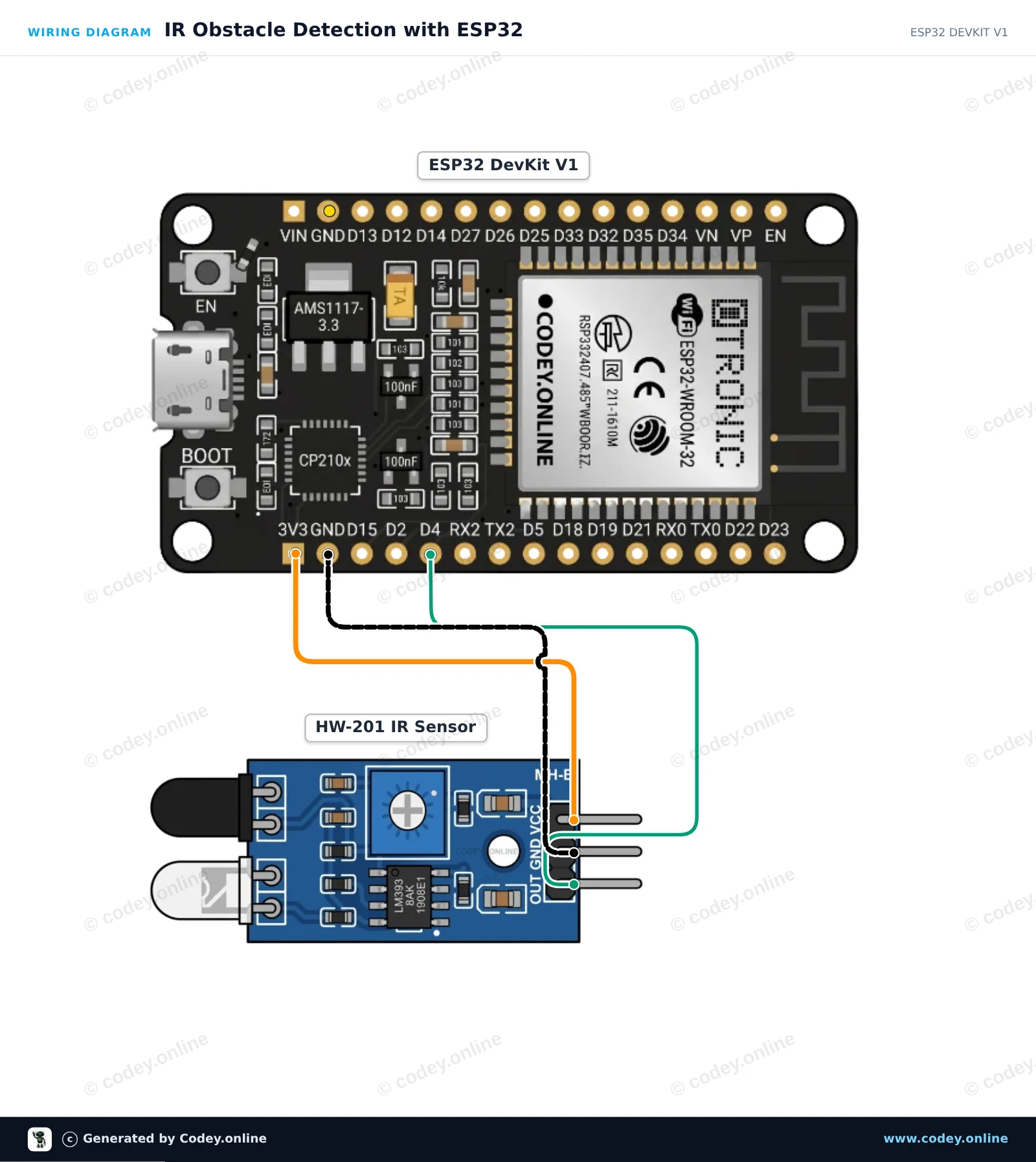

Tilslutningsdiagram: Infrarød forhindringsundgåelsesmodul HW-201 på en ESP32 DevKit V1
Tilslutningsdiagram · Klik for at forstørre

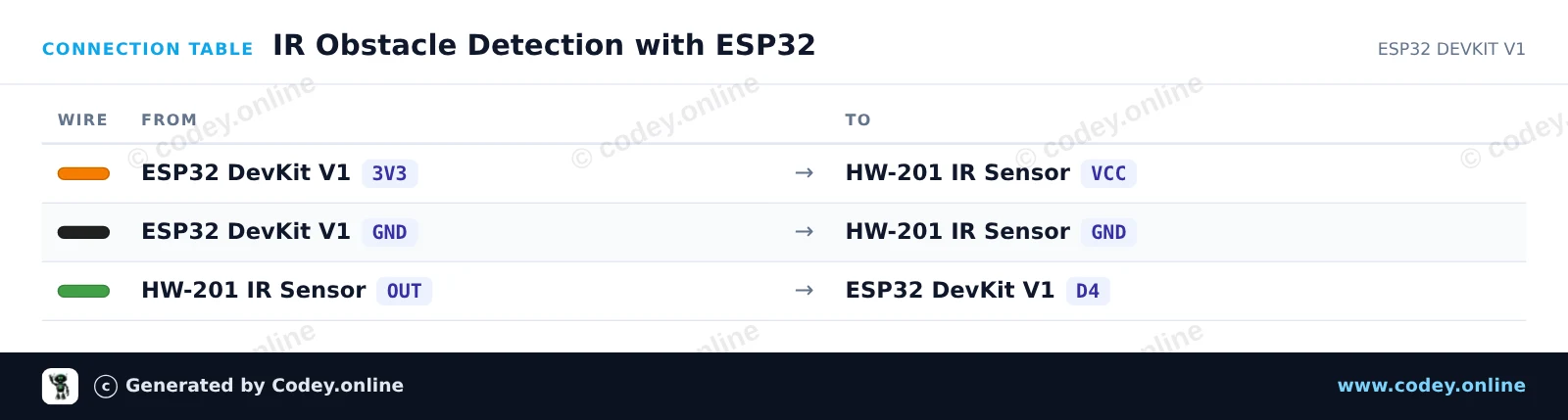

Tilslutningstabel: Infrarød forhindringsundgåelsesmodul HW-201 på en ESP32 DevKit V1
Tilslutningstabel · Klik for at forstørre
IR_Obstacle_Detection_with_ESP32.ino · kompileret og testet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HW-201 IR Obstacle Sensor with ESP32
const int SENSOR_PIN = 4;   // Connected to OUT pin of HW-201
const int LED_PIN = 2;      // Onboard LED

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("HW-201 Obstacle Sensor Ready");
}

void loop() {
  // The HW-201 output is active-LOW (LOW when an obstacle is detected)
  int sensorState = digitalRead(SENSOR_PIN);

  if (sensorState == LOW) {
    digitalWrite(LED_PIN, HIGH);
    Serial.println("Obstacle detected!");
  } else {
    digitalWrite(LED_PIN, LOW);
    Serial.println("Path clear");
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Infrarød forhindringsundgåelsesmodul HW-201

Infrarødt forhindringsundgåelsesmodul.

Giver et 5V-signal, når der ikke er nogen forhindringer, og et 0V-signal, når der er en forhindring, og den grønne LED lyser. Afstanden kan justeres med et potentiometer. Fungerer med 3.3V og 5V, har en rød power-LED.

Aflæser afstand til forhindringer på en afstand af 2-30cm og 35 grader ved hjælp af infrarøde signaler. Indeholder en infrarød sender og modtager.

Afmetingen
Længde: 4,5cm
Bredde: 1,4cm
Højde: 0,9cm

  • Forhindringsdetektion
  • Afstand justerbar
  • Grøn LED
  • Rød power-LED

Hvorfor vælge dette produkt?

  • Justerbar afstand – Afstand kan justeres med potentiometer.
  • To signaler – Giver 5V eller 0V afhængigt af forhindring.
  • Fungerer på 3.3V og 5V – Velegnet til 3.3V- og 5V-applikationer.
  • LED-indikation – Grøn og rød LED viser status.
  • Registrerer tæt på – Aflæser forhindringer på 2-30 cm afstand.
Specifikationer
Bredde1,4 cm
Driftsspænding3,3V
Længde4,5 cm
Højde0,9 cm
Maksimal vinkel35 grader
Måleafstand2-30 cm
