TCRT5000 Reflekterende Optisk Sensor

TCRT5000 er en reflekterende sensor, der registrerer en reflekterende overflade ved at lade IR-lys blive reflekteret fra den.

VIGTIGSTE FUNKTIONER VED TCRT5000-SENSOREN:
IR sender/modtager-par
Ca. 1″/2,54mm detekteringsområde
3.3 og 5V kompatibel

Disse sensorer bruges i mange af de Arduino-moduler, der sælges til registrering og undgåelse af forhindringer eller til linjefølgende robotter. De kan bruges til anvendelser, hvor det er ønskeligt at registrere et objekt tæt på sensoren.

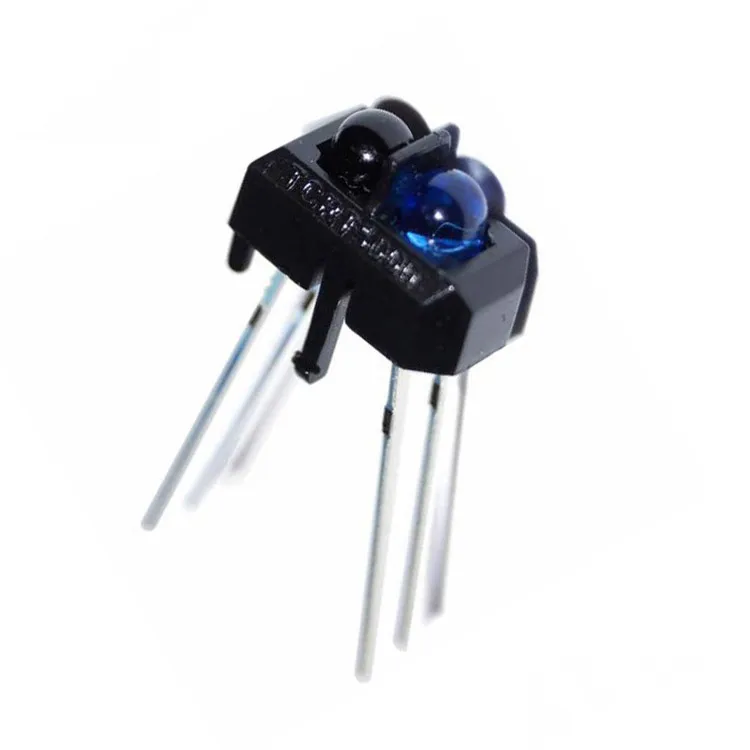

Sensoren indeholder både en IR-emitter-LED, der er blå i farven, og en IR-fototransistor-modtager, der ser sort ud, i samme pakke. Senderen arbejder i det infrarøde område ved 950 nm, og modtageren har et dagslysblokeringsfilter for at minimere interferens fra synligt lys.

For at bruge sensoren i en minimal konfiguration kræves to strømbegrænsende modstande, én til IR-senderen og én til IR-modtageren.

Den maksimale konstante strøm gennem IR-emitter-LED'en er 60 mA og har et fremadrettet spændingsfald på 1,2 V til 1,4 V over sig.

Den maksimale strøm gennem modtagerens fototransistor er 100mA.

Nem at placere i et breadboard eller printplade
