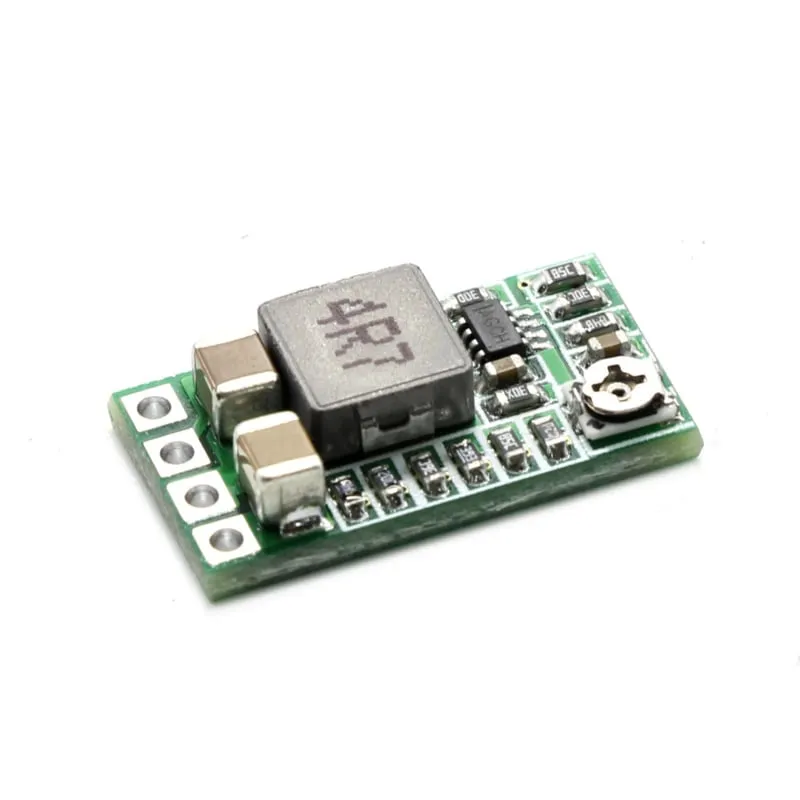

Step-Down buck converter fra 4.5v-24v til 5V 3A (4R7 output justerbar)

En kvalitetsmæssigt høj step down power converter med en effektivitet på 97,5% ved 6.5v til 5V ved 0.7A og relativt lidt varmeudvikling. Effektiviteten er 94% ved 12V til 5V ved 1A.

Forsyning 4.5v til 24v

Variabel udgangsspænding mellem 0.8v og 17v via potentiometer, så du kan vælge meget usædvanlige voltages, ret praktisk!

Derudover er der en række faste værdier:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Maksimal udgangsspænding: 3A ved 5V
Kontinuerlig udgangsspænding: 2.1A

Mål: 20x11x5mm

Brugsanvisning:

Denne module har 4 tilslutninger:
- VO+ (Output strøm +)
- GND (Ground / min)
- IN+ (Input strøm +)
- EN (Enable, hvis denne sættes lav, vil der ikke længere løbe strøm)

Ground / - for både input og output tilsluttes GND.

Loddepunkterne på bagsiden af printet er faktisk loddebare jumpere. Det er ikke meningen, at der skal loddes ledninger på her, men de er udelukkende beregnet til at vælge spændingen.

Som standard er modulet indstillet til at give en variabel spænding via potentiometeret og kan justeres efter behov. Med et forstørrelsesglas kan man se, at den sidste jumper (ADJ) er loddet. Hvis du vil bruge en af de faste spændinger (1.8V, 2.5V, 3.3V, 5V, 9V eller 12V), skal forbindelsen ved ADJ brydes. Dette kan skæres over med en lille skarp kniv. Derefter lodder du en forbindelse ved den ønskede spænding.

Dimensioner
Længde: 2cm
Bredde: 1,1cm
Højde: 0,46cm
