SKU: OT2004-A113 Varenummer: AA270 EAN: 8179262862427
4-38VDC indgangsspænding
1.25-36VDC udgangsspænding, justerbar
0-5A udgangseffekt, med kortslutningsbeskyttelse på udgangen.
Maksimal udgang 75W med termisk beskyttelse

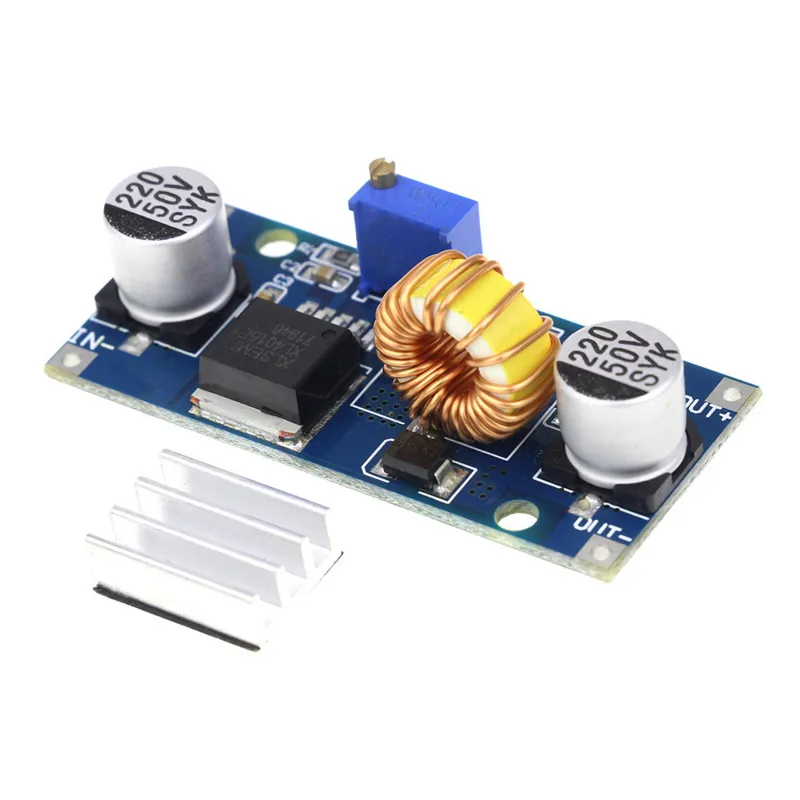

Inkluderer heat sink, som leveres umonteret. Kan fastgøres med medfølgende 3M-strimmel.
Afmetingen
Længde: 5,4cm
Bredde: 2,45cm
Højde: 1,7cm
Sådan tilslutter du Justerbar Step-down Module 4~38V 5A 96% Høj Effektivitet XL4015 til en Arduino UNO eller ESP32, med en eksempelsketch, du kan uploade med det samme.

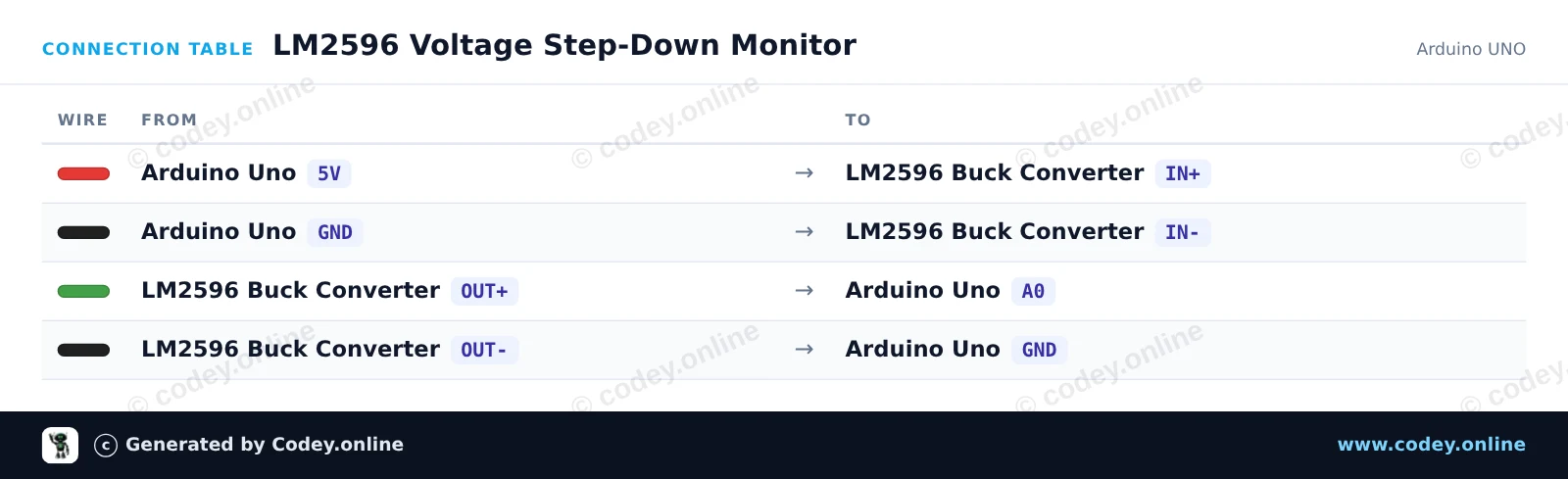

Dette projekt forsyner LM2596 step-down-modulet fra Arduinoens 5V-rail og måler den regulerede udgangsspænding på analog pin A0. Justér det indbyggede potentiometer med en lille skruetrækker for at se spændingsændringerne i realtid, som udskrives til Serial Monitor (hold udgangen under 5V).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : LM2596 Voltage Step-Down Monitor
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int voltagePin = A0;
void setup() {
Serial.begin(115200);
while (!Serial) {
; // Wait for serial port to connect
}
Serial.println(F("LM2596 Step-Down Voltage Monitor"));
Serial.println(F("Turn the onboard trimmer to adjust the output voltage (0-5V)."));
}
void loop() {
int rawValue = analogRead(voltagePin);
float voltage = rawValue * (5.0 / 1023.0);
Serial.print(F("ADC Value: "));
Serial.print(rawValue);
Serial.print(F(" | Output Voltage: "));
Serial.print(voltage, 2);
Serial.println(F(" V"));
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

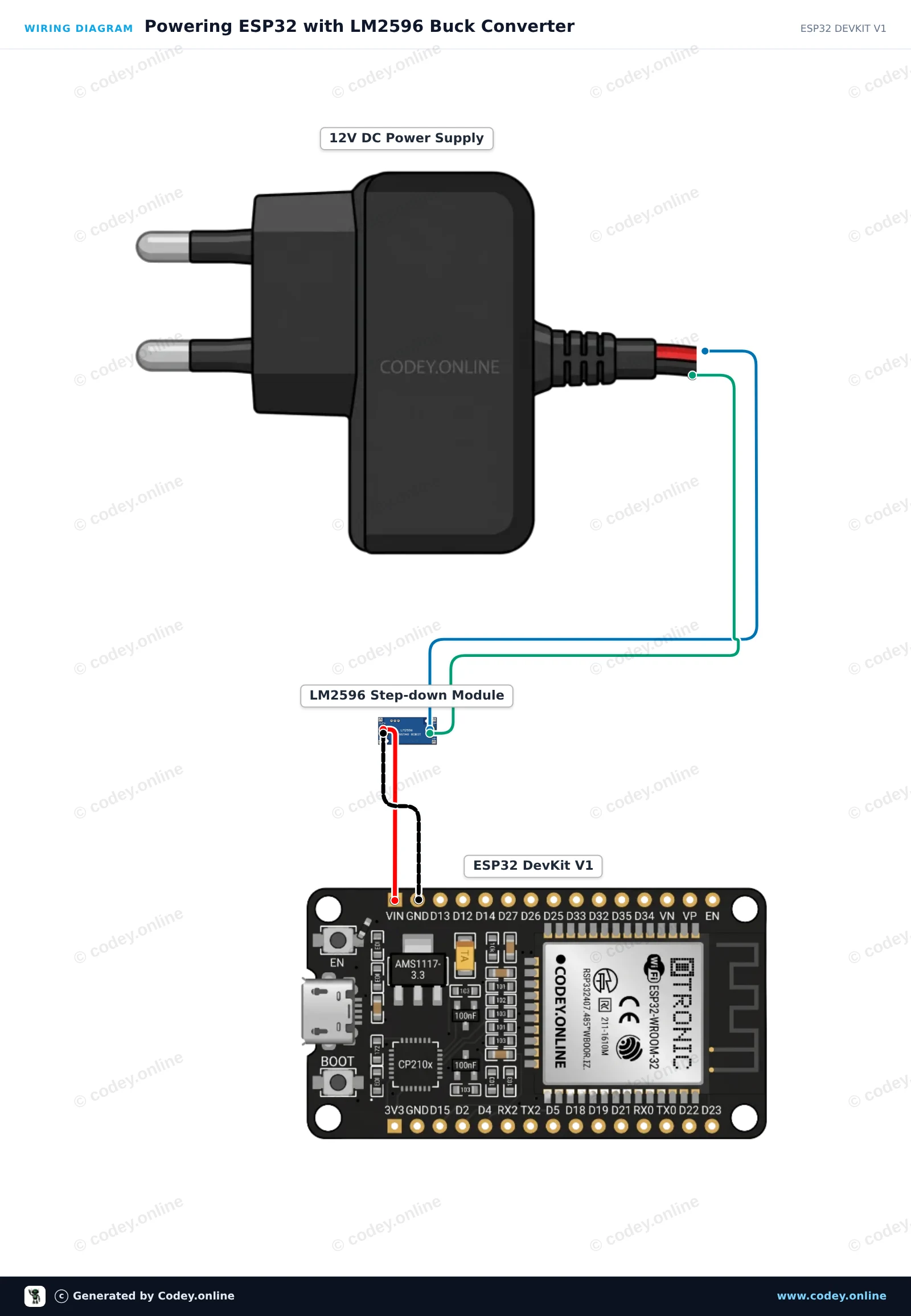

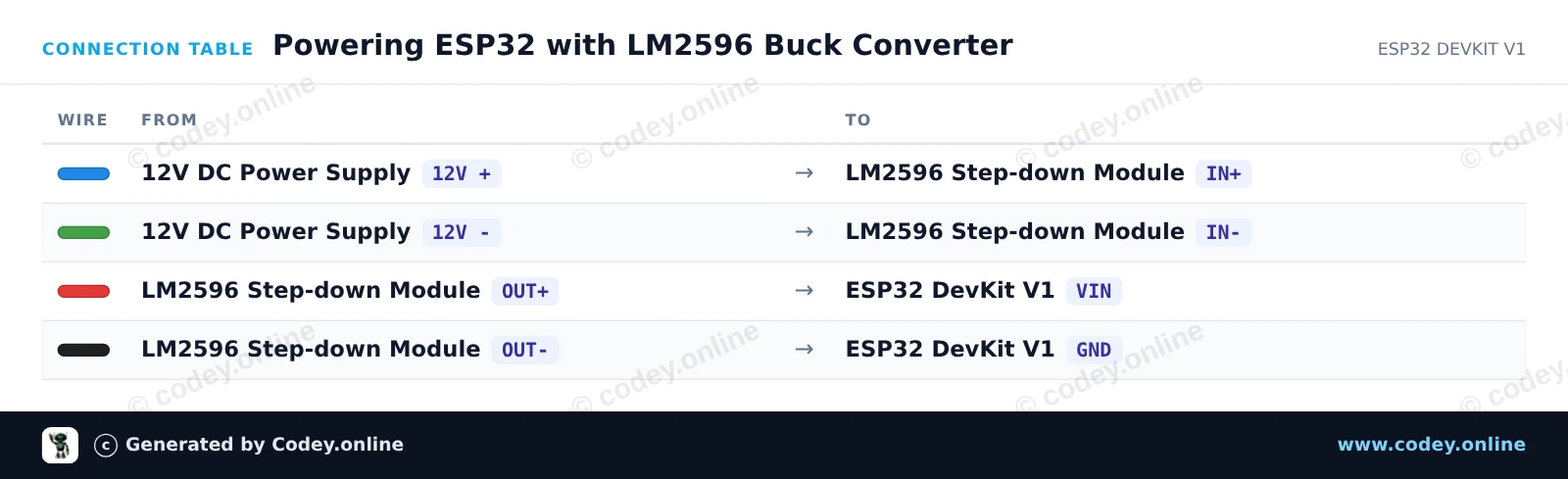

Før du tilslutter ESP32, skal du bruge et multimeter til at justere LM2596's trimmerpotentiometer, indtil OUT+ viser præcis 5.0V. Modulet nedtrapper effektivt 12V-indgangen til en stabil 5V-udgang for at forsyne ESP32 via VIN og GND. Når den er tilsluttet, starter ESP32 op, blinker med sin indbyggede status-LED og sender heartbeat-meddelelser via Serial.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering ESP32 with LM2596 Buck Converter
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// LM2596 Step-Down Buck Converter ESP32 Power Demo
// Note: Always adjust LM2596 output to 5V before connecting to VIN!
const int LED_PIN = 2; // Onboard LED
void setup() {
Serial.begin(115200);
pinMode(LED_PIN, OUTPUT);
Serial.println("LM2596 Step-Down Buck Converter Demo");
Serial.println("ESP32 successfully running on regulated 5V power!");
}
void loop() {
// Turn LED on
digitalWrite(LED_PIN, HIGH);
Serial.print("Uptime: ");
Serial.print(millis() / 1000);
Serial.println(" s | Power Status: OK (LED ON)");
delay(500);
// Turn LED off
digitalWrite(LED_PIN, LOW);
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
