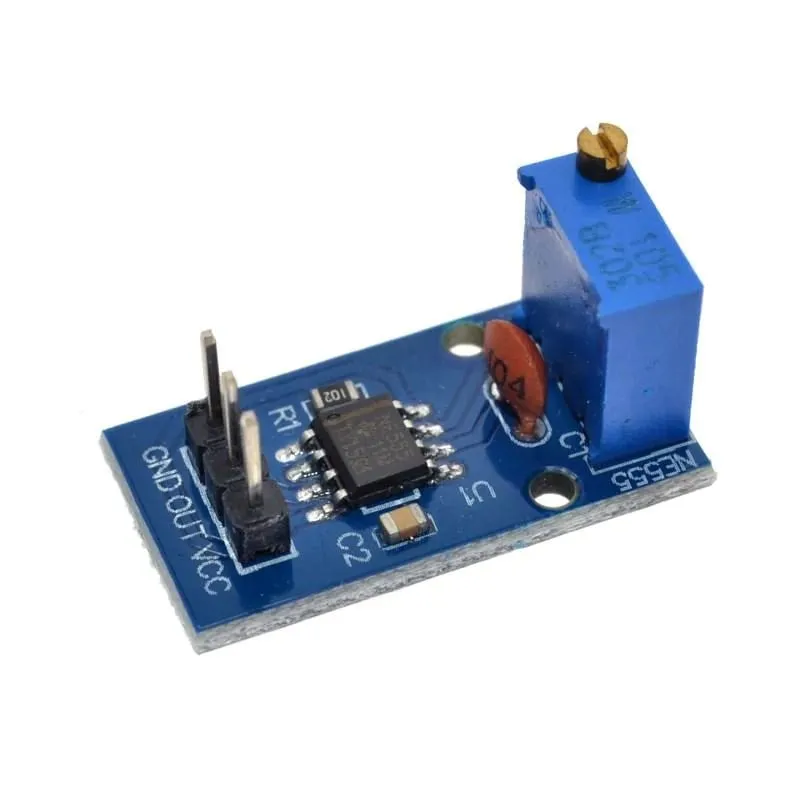

NE555 Frekvensjusterbar pulsgeneratormodul

Indbygget chip NE555.
En enkeltkanals output, firkantbølge-pulsgeneratormodul baseret på den allestedsnærværende NE555 timer IC.

Modulet kan forsynes fra et bredt forsyningsområde (4,5 til 12V) og vil producere en kontinuerlig firkantbølgeudgang mellem 15Hz og 24KHz, som kan justeres med et indbygget multi-turn potentiometer.

Nyttig til anvendelser, hvor der kræves en anslået frekvensklokkilde, såsom til generering af tonergenerering til stepmotorer osv.

Specifikationer:
PCB-farve: blå
Forsyningsspænding: 4,5 til 12V
Forsyningsstrøm: 3mA ved 5V Vcc
Min freq (ca.): 15Hz 49% indkoblingsforhold ved 5V Vcc
Max freq (ca.): 24KHz 89,4% indkoblingsforhold ved 5V Vcc
Udgangsspænding: 4,5V ved 5Vcc / 11,5V ved 12Vcc
Mål: 29 (mm) x12 (mm)

Afmetingen
Lengte: 2,9cm
Breedte: 1,2cm
Hoogte: 1,2cm
