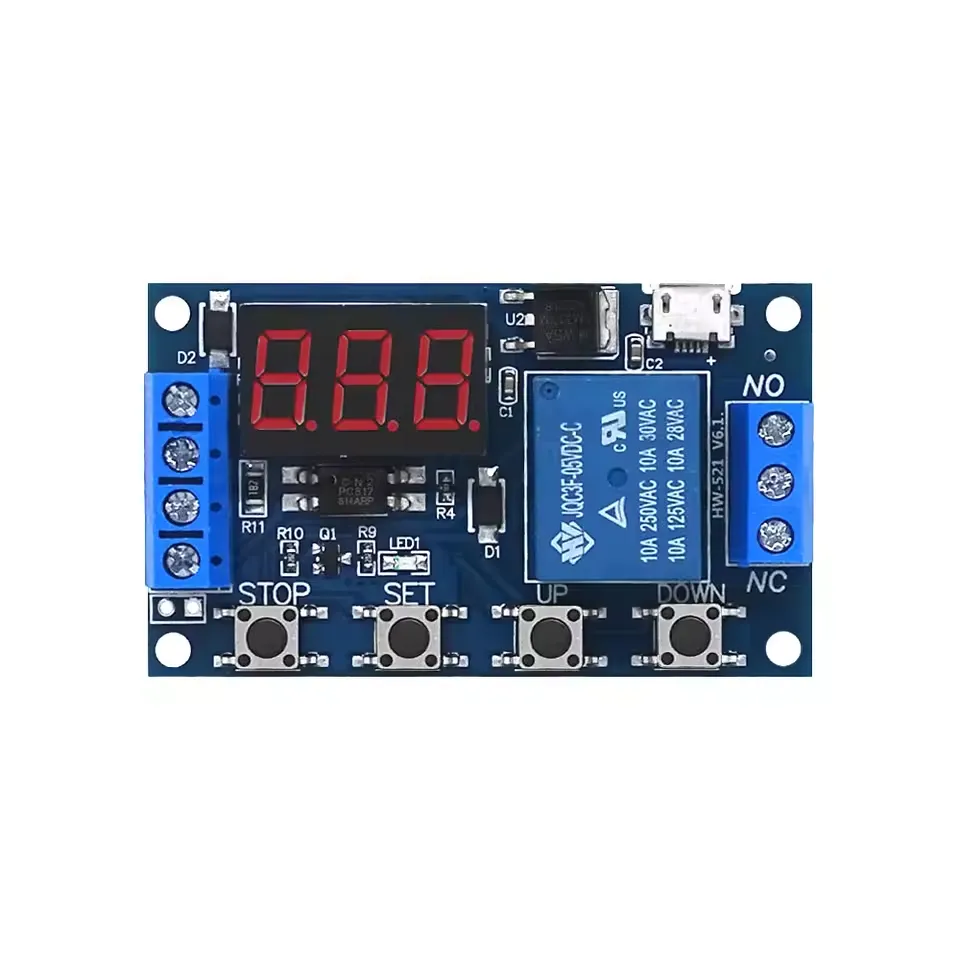

1-kanals relæmodul, trigger-tidsforsinkelse, justerbar 6-30V

Kompakt tidsrelæ til præcise ind- og udkoblingsforsinkelser. Ideel til automatisering, domotik og testopstillinger. Optokobler-isolering for høj støjimmunitet. Indstillingerne bevares.

Vigtigste egenskaber

• Forsyningsspænding: 6–30 V DC

• Triggersignal: High-level 3.0–24 V DC

  • Signal-GND og system-GND er adskilt for bedre EMI-bestandighed

  • Kan efter ønske kobles sammen (fælles stel)

• Relæets koblingsevne:

  • DC ≤30 V, max. 5 A

  • AC 220 V, max. 5 A

• Isolering: optokobler

• Tidsindstillingsområde: 0,1 s til 999 min, trinløst justerbar

• Hukommelse: parametrene gemmes

• Mål: 63 × 38 × 15 mm

Begreber

• OP: indkoblingstid (relæ til)

• CL: udkoblingstid (relæ fra)

• LOP: antal cyklusser 1–999, “—” = ubegrænset

Driftstilstande

P1 – engangs-forsinkelse efter trigger (OP til, derefter fra)

• P1.1: retriggering under OP ignorerer signalet

• P1.2: retriggering under OP starter OP forfra

• P1.3: retriggering under OP nulstiller; relæ fra, timingen stopper

P2 – fra-/til-forsinkelse efter trigger

• Trigger → først CL (fra), derefter OP (til), derefter fra

P3.1 – cyklisk efter trigger

• Trigger → OP (til) → CL (fra) → gentages ifølge LOP

• Ny trigger stopper cyklussen

P3.2 – cyklisk uden trigger

• Efter tænding direkte OP → CL → gentages ifølge LOP

P4 – signalovervågning

• Så længe triggersignalet er til stede, forbliver relæet til

• Når signalet forsvinder: starter OP og slukker derefter

• Kommer der igen signal under OP, slettes tiden

Betjening og indstilling

1. Vælg tilstand: hold SET nede i 2 s → vælg P1.1–P4 med UP/DOWN.

2. Parametre: kort SET → indstil OP, CL, LOP med UP/DOWN.

3. Tidskala: i parameterskærmen tryk kort på STOP for at vælge decimal:

   • xxx → sekunder (1–999 s)

   • xx.x → tiendedele (0,1–99,9 s)

   • x.x.x → minutter (1–999 min)

4. Gem: hold SET nede for at bekræfte og vende tilbage.

Ekstra funktioner

• Nødstop/manuel betjening: i hovedskærmen tryk kort på STOP for at sætte relæet til ON/OFF.

• Søvntilstand:

  • C-P: displayet slukker efter 5 min inaktivitet

  • O-d: displayet forbliver tændt

  • Skift: hold STOP nede i 2 s.

Tilslutnings- og sikkerhedsinfo

• Relækontakten er passiv; egen forsyning kræves.

• 1 kanal, kun tænd/sluk-funktion.

• Hold belastningen inden for den specificerede strøm og spænding.

• Vær opmærksom på korrekt polaritet og tilstrækkelig køling ved høje strømme.
