SKU: OT3260 Varenummer: NA445 EAN: 8720618231529
Dette tidsforsinkede relæmodul arbejder på 12V og kan indstilles via skruemodstanden.
Driftsspænding: DC 12V
Strømforbrug (når aktiveret): ~46mA
Maksimal spænding gennem relæ: 30VDC eller 250VAC
Maksimal strøm gennem relæ: 10A
Justerbar forsinkelse mellem 0.1 og 25 sekunder
For instruktioner og et tilslutningsdiagram har vi OTRONIC Hurtigstartguide til 12V justerbart tidsforsinkelsesrelæmodul tilgængelig for dig.
Instruktioner:
Dette OTRONIC® justerbare tidsforsinkelsesrelæmodul har en justerbar forsinkelse for frakobling (udfald).
Test af relæ
Du kan teste relæets indstillede tid uden en ekstern styring.
Tilslut 12V strømforsyning til VCC og GND (Strømforsyning). Uden signal vil relæet udføre tidsforsinkelsen én gang.
Du kan høre det på relæets klik.
Brug skruemodstanden til at justere tiden. Drej mod venstre for længere tid og mod højre
for kortere tid.
BEMÆRK: Der kræves flere omdrejninger af skruen for at justere tiden.
Dimensioner
Længde: 6,68cm
Bredde: 1,6cm
Højde: 1,68cm
Sådan tilslutter du 12V justerbart tidsforsinkelsesrelæmodul til en Arduino UNO eller ESP32, med en eksempelsketch, du kan uploade med det samme.

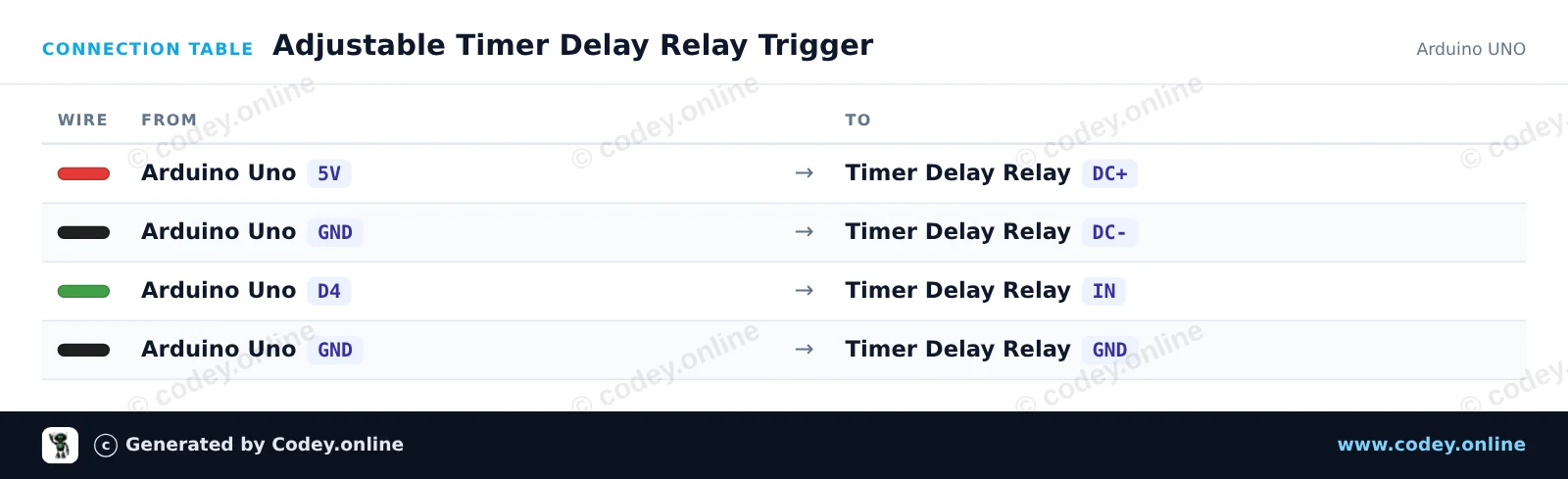

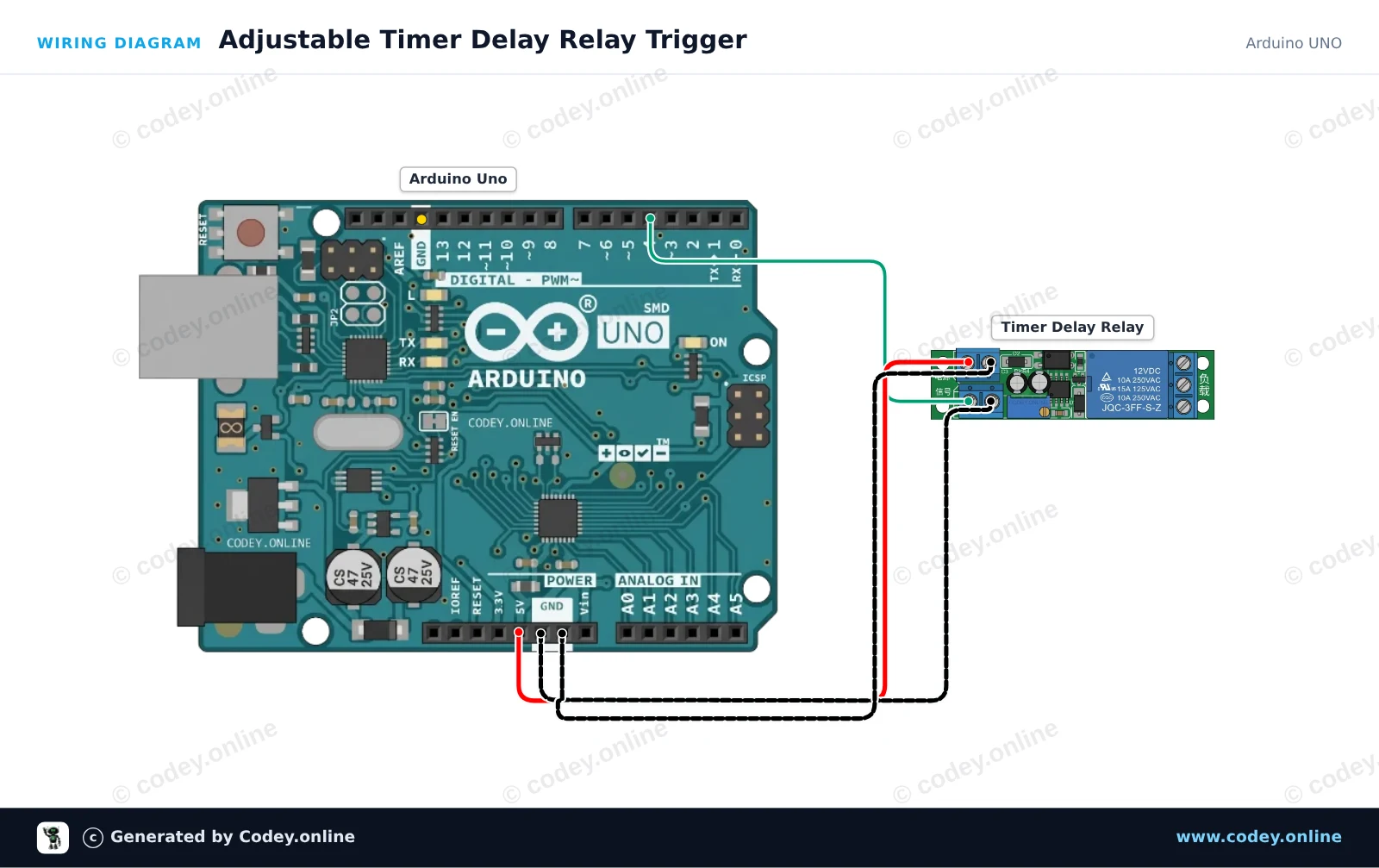

Dette projekt viser, hvordan man kan udløse et justerbart timerforsinkelsesrelæmodul med en Arduino Uno. Arduinoen sender en kort puls fra digital pin 4 til IN-triggerpinnen, hvilket aktiverer den indbyggede timerforsinkelsescyklus. Juster potentiometeret på relæmodulet for at ændre varigheden af relæaktiveringen.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Polski
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Adjustable Timer Delay Relay Trigger
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Timer Delay Relay Module Demo
// Sends a trigger pulse to start the module's countdown delay.
const int triggerPin = 4;
void setup() {
pinMode(triggerPin, OUTPUT);
digitalWrite(triggerPin, LOW);
Serial.begin(115200);
Serial.println(F("Timer Delay Relay Demo Initialized."));
}
void loop() {
Serial.println(F("Triggering relay delay cycle..."));
// Send a 200 ms HIGH pulse to trigger the module
digitalWrite(triggerPin, HIGH);
delay(200);
digitalWrite(triggerPin, LOW);
Serial.println(F("Trigger sent. Waiting for delay cycle to complete..."));
// Wait 10 seconds before triggering the next cycle
delay(10000);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

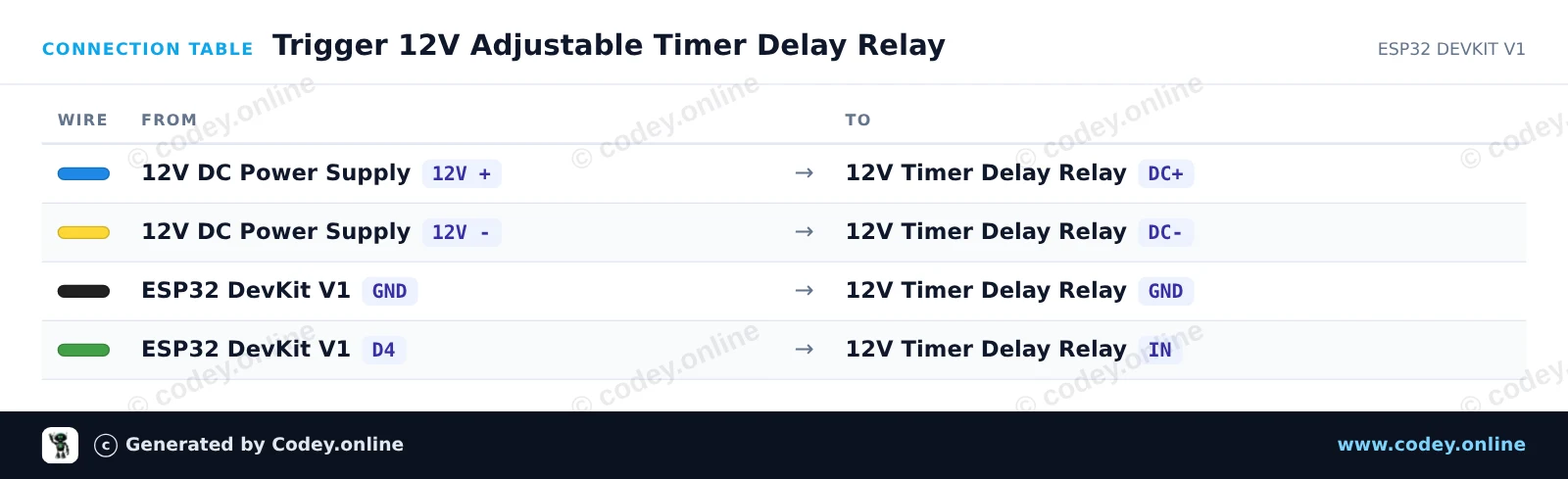

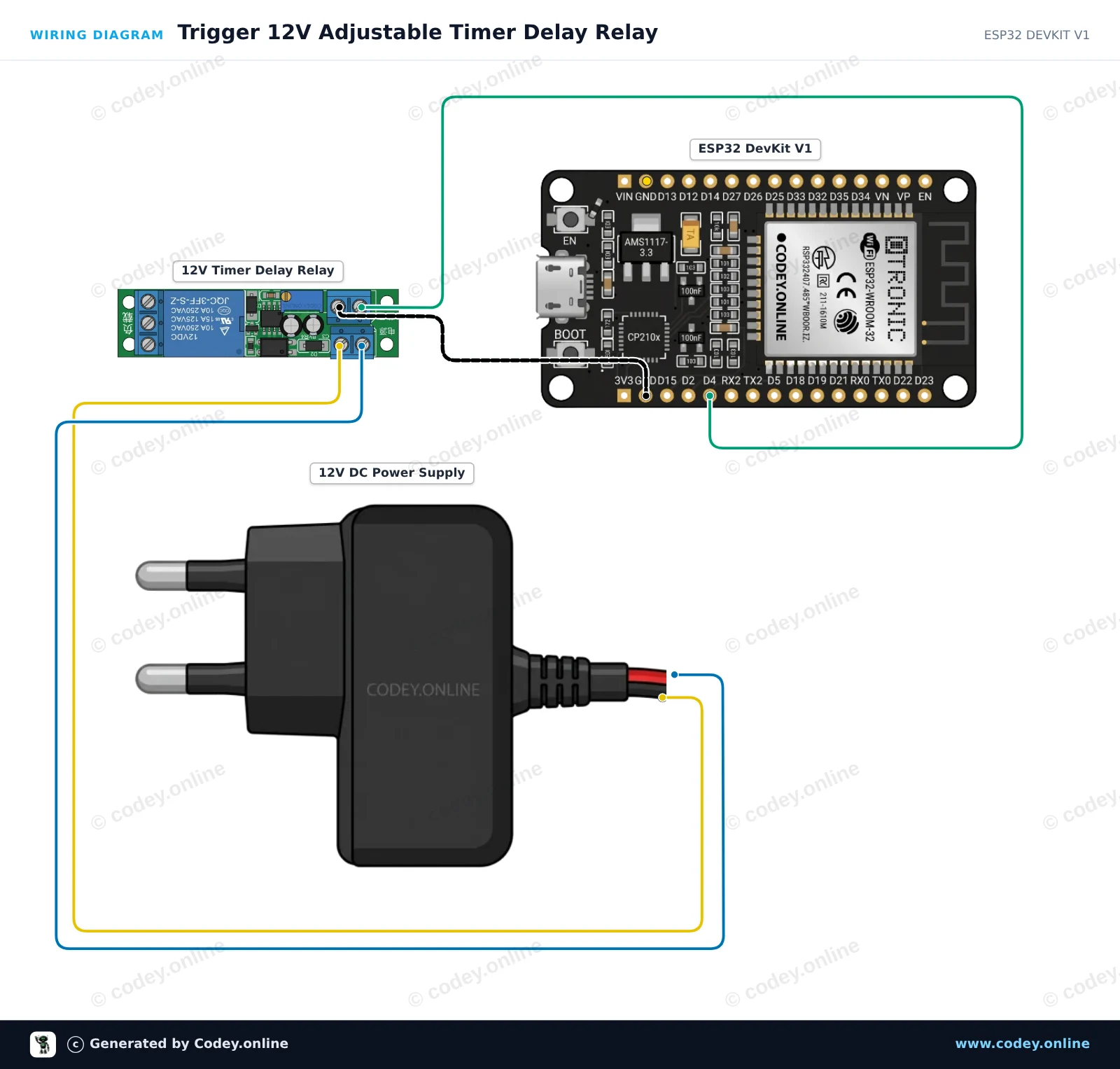

Dette projekt viser, hvordan man udløser et justerbart 12V tidsforsinkelses-relæmodul med en ESP32. ESP32 sender en kort triggerpuls for at starte nedtællingen, og relæet forbliver aktiveret i den tid, der er indstillet med onboard-potentiometeret (0 to 25 seconds).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Trigger 12V Adjustable Timer Delay Relay
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin connected to the IN trigger pin of the timer relay module
const int TRIGGER_PIN = 4;
void setup() {
Serial.begin(115200);
pinMode(TRIGGER_PIN, OUTPUT);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("ESP32 12V Timer Delay Relay Module Initialized");
delay(1000);
}
void loop() {
Serial.println("Sending trigger pulse...");
// Send a 200 ms pulse to activate the timer
digitalWrite(TRIGGER_PIN, HIGH);
delay(200);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("Triggered! The relay will remain active for the duration set by the potentiometer.");
// Wait 15 seconds before triggering the next cycle
delay(15000);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
