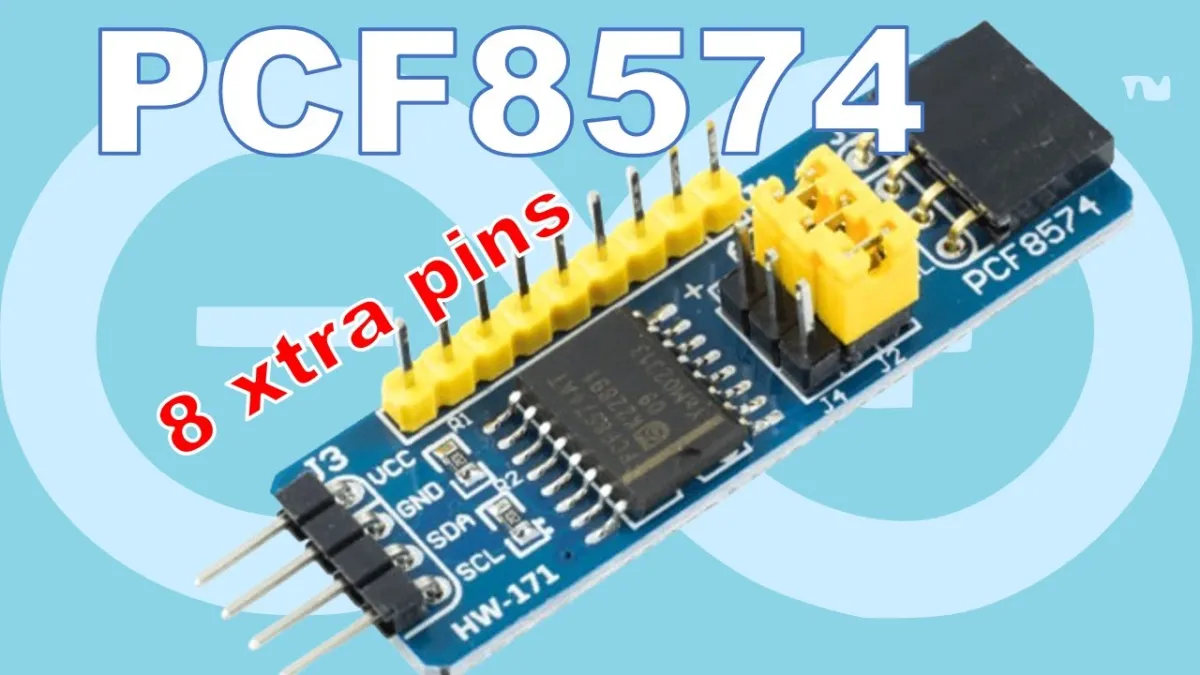

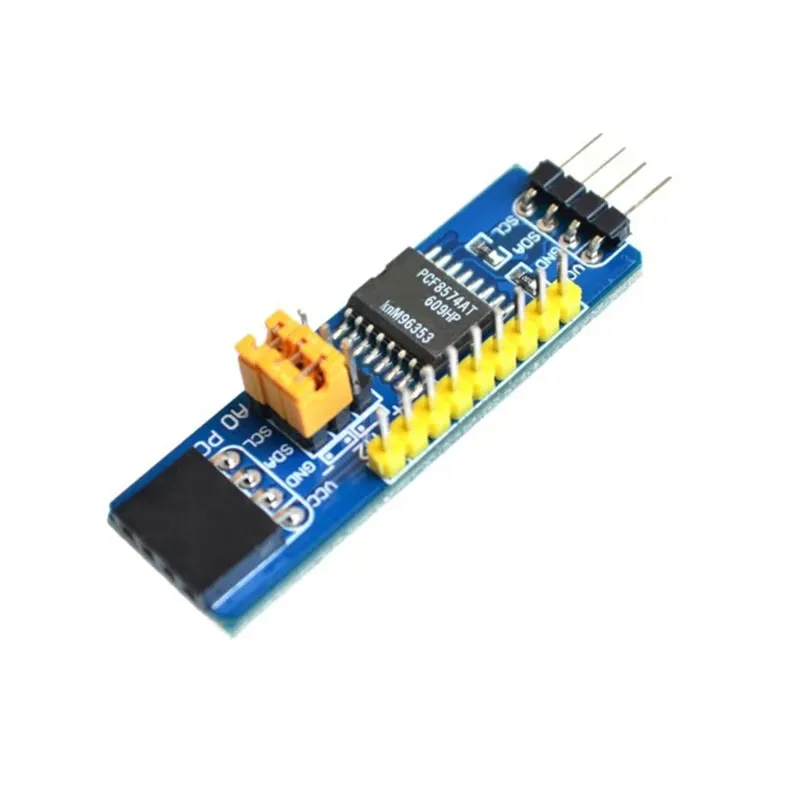

I2C til IO udvidelsesmodul PCF8574

Oplev alsidigheden i PCF8574 I2C-til-IO-udvidelsesmodulet og udvid mulighederne i dine projekter uden at være begrænset af antallet af tilgængelige ben. Perfekt til en bred vifte af anvendelser:

• Membraan Keypad: Gør tilslutningen af dit keypad enklere, og aflæs hver tast via I2C-bussen, hvilket sparer værdifulde IO-ben.
• LCD Displays: Forvandl displays med mange ben, såsom 16x2 eller 20x4 tegnskærme, til styring med kun to I2C-ben.
• Digitale Sensorer: Tilslut digitale sensorer med en enkel output til PCF8574 og kommuniker via I2C, hvilket eliminerer behovet for flere digitale IO-ben.
• LEDs og LED-strips: Håndter LED'ers tænd/sluk-status effektivt via I2C, ideelt til statusindikatorer eller enkle visuelle displays.
• Knapper og Kontakter: Integrer flere inputelementer ubesværet i dit projekt, alt sammen aflæst via en enkelt I2C-bus, for en ryddelig og effektiv opsætning.
• Relækort: Styr strømkredsløb eller andre enheder ved hjælp af PCF8574, og forenkle dine ledningsdiagrammer betydeligt.

PCF8574-modulet åbner døren til en verden af muligheder, så du kan realisere komplekse projekter uden begrænsningerne fra antallet af IO-ben. Velegnet til både hobbyister og professionelle, der ønsker at løfte deres projekter til et højere niveau.

Funktioner:

• Spænding: 2.5 til 6V DC
• Med jumpere kan du indstille I2C-adressen efter ønske
• Giver 8 ekstra ben pr. modul, som både kan fungere som input- og outputben
• Indbyggede pull-up modstande til I2C-bussen
• Mulighed for at forbinde op til 8 moduler for en udvidelse af ben
• Modulet bruger PCF8574(T) eller PCF8574A(T)-chippen; "A"-varianten har en afvigende I2C-adresse

OBS for udgangssignaler, der kræver mere end 10μA, er en ekstern pull-up modstand nødvendig. Udgangssignaler under denne grænse behøver ingen ekstra modstand og kan levere op til 25mA, som forklaret i datasheets afsnit 10.1 og 13.

Brug af flere moduler
At forbinde mere end tre moduler kan føre til en utilstrækkelig høj I2C pull-up modstand (lavere end 333Ω), hvilket overbelaster mikrocontrollerens I2C-port. Vi anbefaler i så fald at fjerne pull-up modstandene på de ekstra moduler, så kun tre moduler er udstyret med disse modstande. Disse modstande kan genkendes på deres markering med koden 102 eller 1001.
