16-kanals 12-bit PWM og Servo shield med I2C-interface til Arduino UNO R3

Ideel til at lave en robot med mange servoer som en Hexpod Walker. Eller måske vil du styre rigtig mange LEDs med præcis PWM-output. Så opdager du, at Arduinoen har for få PWM-outputs, eller at de konflikter med et andet shield! Hvad nu? Du kunne give op ELLER du kunne vælge dette praktiske PWM- og servo driver shield. Dette shield fungerer med alle Arduinoer, der understøtter shields.
Chippen på dette shield er perfekt til det. Ved kun at bruge to I2C-ben kan du styre 16 uafhængige PWM-outputs. Du kan endda stable 62 shields oven på hinanden for i alt hele 992 PWM-outputs. Da I2C er en delt bus, kan du også tilslutte andre I2C-enheder og sensorer på SCL/SDA-benene, så længe deres adresser ikke konflikterer.

• I2C-styret PWM-driver med indbygget clock. Det betyder, at i modsætning til TLC5940-familien behøver du ikke mikrocontrolleren til at styre den hele tiden. Den kører helt selvstændigt.
• Velegnet til 5V, du kan også styre den fra en 3,3V ESP32, ESP8266 eller Wemos.
• I2C-adresse kan indstilles via 6 ben.
• Justerbar PWM-frekvens op til ca. 1,6kHz.
• 12-bit opløsning for hver output - for servoer betyder det en 4µs opløsning ved en opdateringshastighed på 60Hz.
• Konfigurerbar push-pull eller open-drain output

Dette shield er udstyret med:

• Terminal blocks til strømindgang, eller du kan bruge breakout'en på siden.
• Beskyttelse mod forkert tilslutning på terminal blocks.
• 3-bens connectors i grupper af 4, så du kan tilslutte 16 servoer på én gang.
• Stabelbart design.
• Plads til en stor kondensator på V+ linjen (hvis du har brug for den).
• 220 Ohm modstande på alle outputs for at beskytte dem og gøre det nemt at styre LEDs.

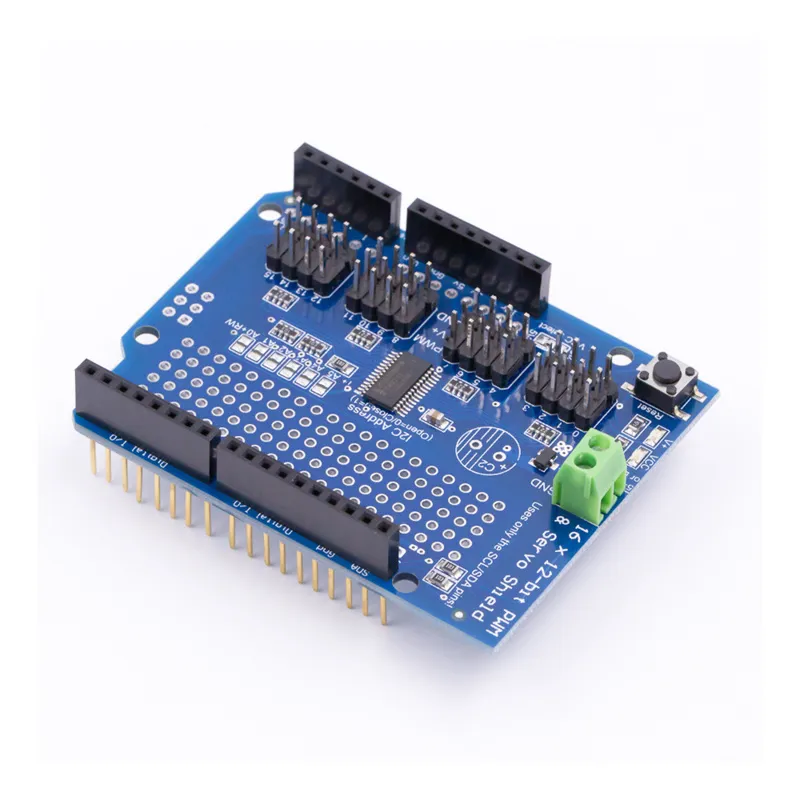

Benene er forloddet som på billedet.

Afmetingen
Lengte: 6,8cm
Breedte: 5,3cm
Hoogte: 2cm
