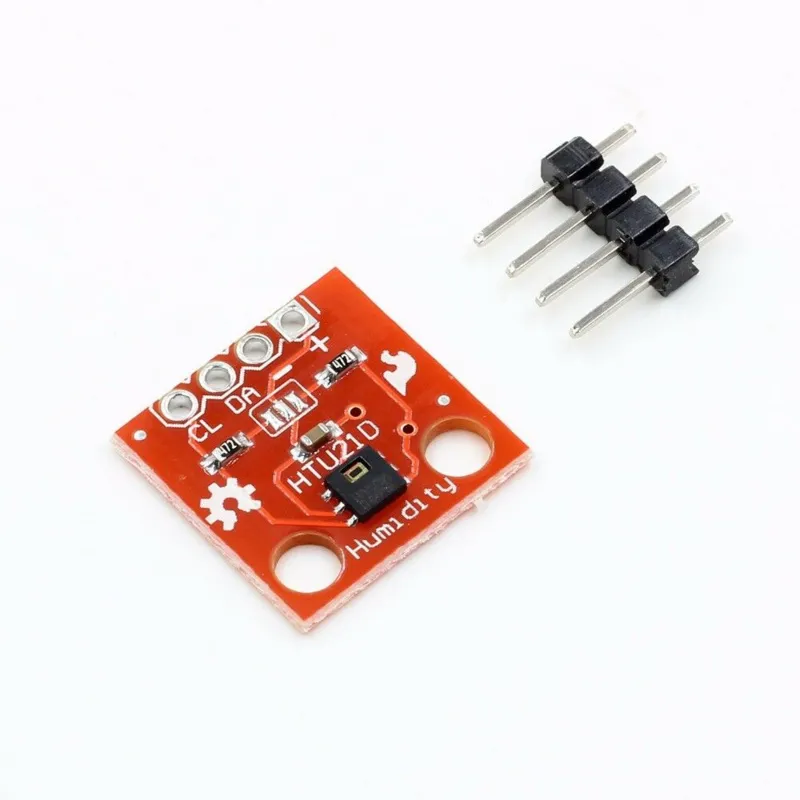

Temperatur/Fugtighed Sensor Module Breakout - HTU21D

På dette modul sidder HTU21D, en kombineret fugtigheds- og temperatursensor. Sensoren selv arbejder på 3V. Bagsiden af modulet indeholder en 3,3V-regulator og niveauomskiftende MOSFET-transistorer for at gøre modulet kompatibelt med både 3,3V og 5V MCU'er. Derfor er det velegnet til brug med bl.a. Arduino og Esp32.

På grund af modulets lille størrelse kan det monteres næsten overalt til overvågning eller regulering af fugtighed og/eller temperatur, såsom termostater, hygrostater, indendørs vejrstationer og lignende enheder.

VIGTIGSTE FUNKTIONER:

• Rapporterer fugtighed over et område fra 0% til 100% RH
• Nøjagtighed for fugtighedsmåling er ±2% over 5 til 95% RH (typ)
• Rapporterer temperatur inden for et område fra -40 til 125 °C
• Nøjagtigheden af temperaturaflæsningen er ±0,6°C over et område fra -30°C til 90°C (typ)
• Hurtig <50mS læsetid
• Bruger I2C-interface
• 3.3 og 5V logisk kompatibel

HTU21D-sensoren er i stand til at måle fugtighed over hele området 0 til 100% RH med en typisk nøjagtighed på ± 2% over området 5 til 95% med et maksimum på ± 5% ved yderpunkterne af området. Fugtighedsmålingen har som standard en 12-bit opløsning.

Enhedens maksimale temperaturområde er -40 til 125 °C. HTU21D-temperatursensoren har en typisk nøjagtighed på ±0,4°C over området 0 til 70°C med et maksimum på ±1°C over -30 til 90°C og et maksimum på ±1,6°C ved yderpunkterne af området fra -40 til 125 °C. Temperaturmålingen har som standard en 14-bit opløsning.

Sensoren har et lille vindue, hvor luft kan komme i kontakt med sensoren. Hold forurenende stoffer væk fra dette vindue, da det kan påvirke nøjagtigheden af fugtighedsmålingen. Vinduet skal forblive åbent for luften, men det kan beskyttes mod støv og lignende forureninger med en PTFE-membran, gaze eller andet materiale, der stadig lader luft passere, eller ved at placere det i et rum, hvor luft kan passere igennem, men som er beskyttet mod overskydende støv eller fugt.

Hvis du lodder på kortet, er det sikrest ikke at bruge væsker til at rengøre kortet, selvom det kan gøres, hvis man sørger for, at rengøringsopløsningen ikke trænger ind i sensorens vindue.

Modultilslutninger

Modulet har en 4-pins header på samlingen.

• VIN = Tilslut til 3,3 V eller 5 V for at matche MCU.

• GND = Tilslut til systemjord. Denne jord skal være fælles med MCU.

• SCL = I2C Clock / SCL – Tilsluttes SCL på MCU

• SDA = I2C Data / SDA – Tilsluttes SDA på MCU

TEKNISKE SPECIFIKATIONER:

• Vcc-område 3,3 til 5,5 V
• Vmax <200uA
• Tmin Minimum samplingsperiode 50mS
• Fugtighed Max. område 0% til 100% RH (± 5% RH)
• Optimalt område 5% til 95% RH (± 2% RH typ)
• Temperatur Max. område -40 til 125 °C (±1,6 °C)
• Optimalt område -30 til 90°C (±0.6°C typ )
• Mål L x B (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
