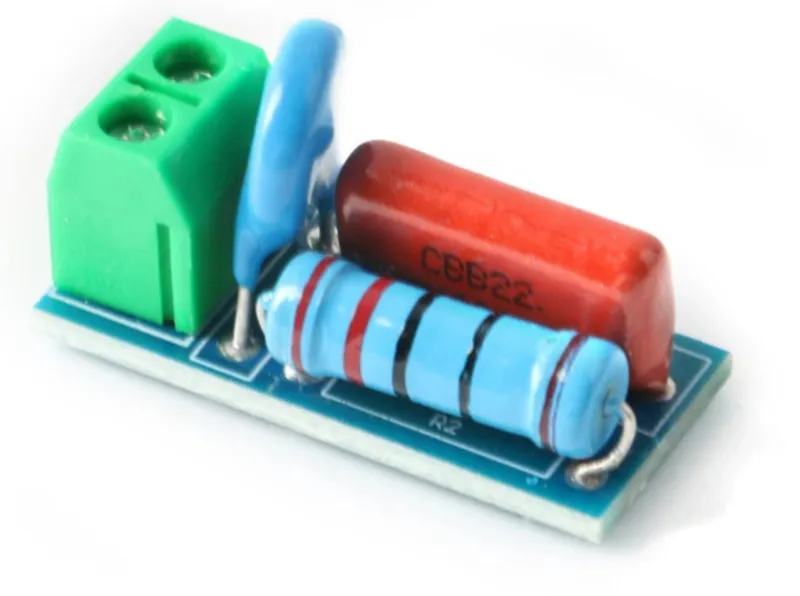

RC Snubber Circuit Schakeling

RC-absorptionskredsløb kaldes også RC-snubberkredsløb. Det er en kredsløbsstruktur, hvor en modstand og en kondensator er forbundet i serie og parallelforbundet med kontakten. Det bruges til at forbedre spændings- og strømbølgerne, når elektroniske strømenheder tændes og slukkes. RC-absorptionskredsløbsmodulet kan forhindre den inducerede elektromotoriske kraft, der genereres, når den induktive belastning tændes og slukkes, så der ikke opstår skade på koblingsudstyr som relæer og tyristorer, forhindre elektromagnetisk interferens og øge mikrocomputerens anti-interferensevne med én chip.

Belastning: egnet til AC eller DC 5-400V induktiv belastning (belastning mindre end 1000W)

Modstand: 220 Ohm

Kondensator:

• CBB22 104J630V
• 0.1uF
• 630V
• 5% tolerance

Varistor:

• Vekselspænding: 300V
• Nominel jævnspænding: 385V
• Maksimal klemmespænding Vc: 775V
• Varistor kabinettype: Skive 10mm
• Varistortype: Metaloxidvaristor
• Spidssurge-strøm @ 8/20µs: 2.5kA
• Minimum driftstemperatur: -40°C
• Maksimal driftstemperatur: 105°C
• Spidsenergi (10/1000uS): 70J
