Tilslutningsdiagram og kodeeksempel

Sådan tilslutter du PWM til spændingskonvertermodul 0-10V til en Arduino UNO eller ESP32, med en eksempelsketch, du kan uploade med det samme.

Demo af PWM til 0-10V spændingsomformer

Dette projekt viser, hvordan man kan generere en analog styrespænding (0-10V) ved hjælp af et Arduino PWM-output. Arduino sender et varierende PWM-signal på pin 9, som modulet omdanner til en proportional DC-spænding på VOUT-terminalen. Åbn Serial Monitor for at se den aktuelle PWM duty cycle, mens udgangen går op og ned.

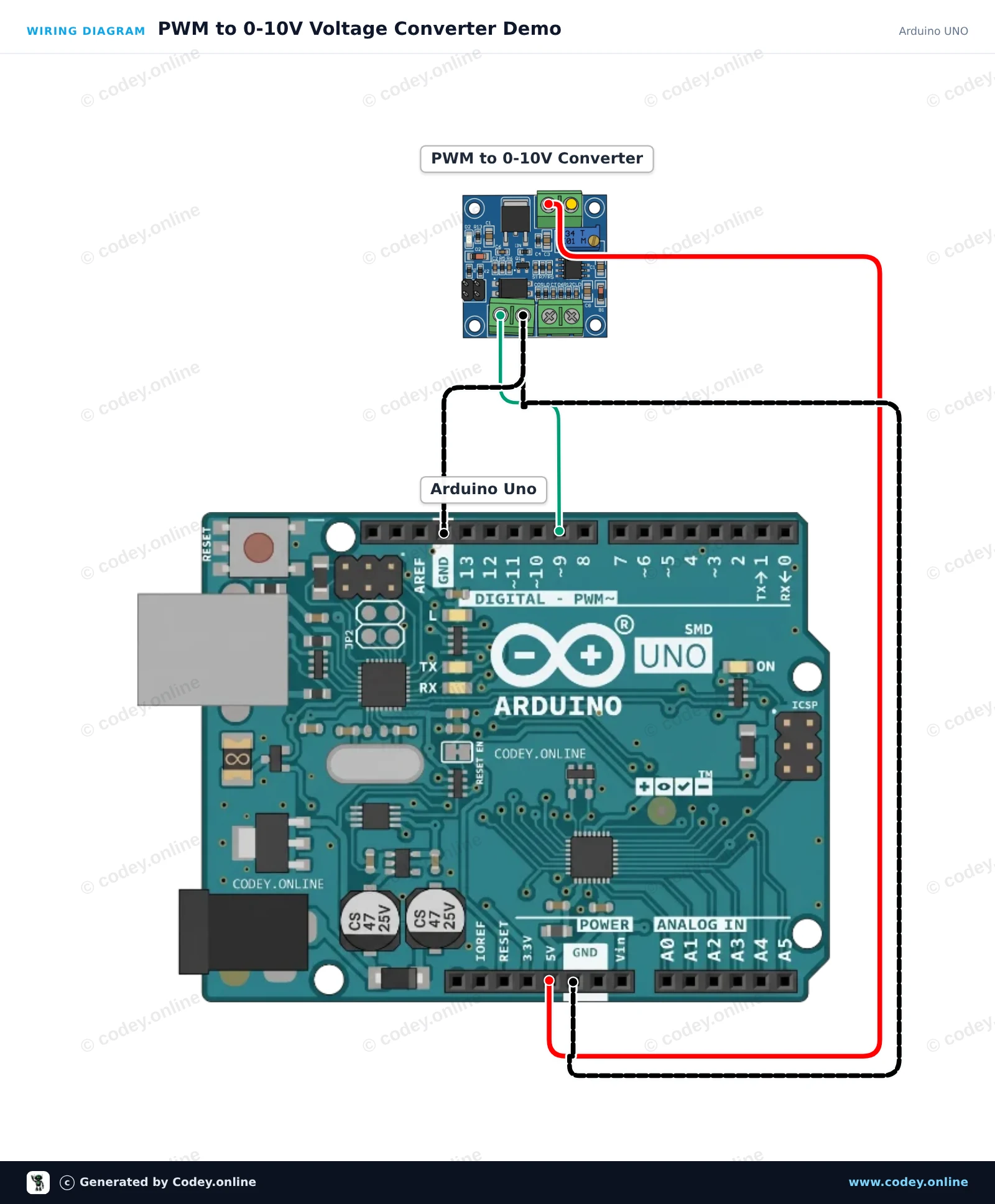

Tilslutningsdiagram: PWM til spændingskonvertermodul 0-10V på en Arduino UNO
Tilslutningsdiagram · Klik for at forstørre

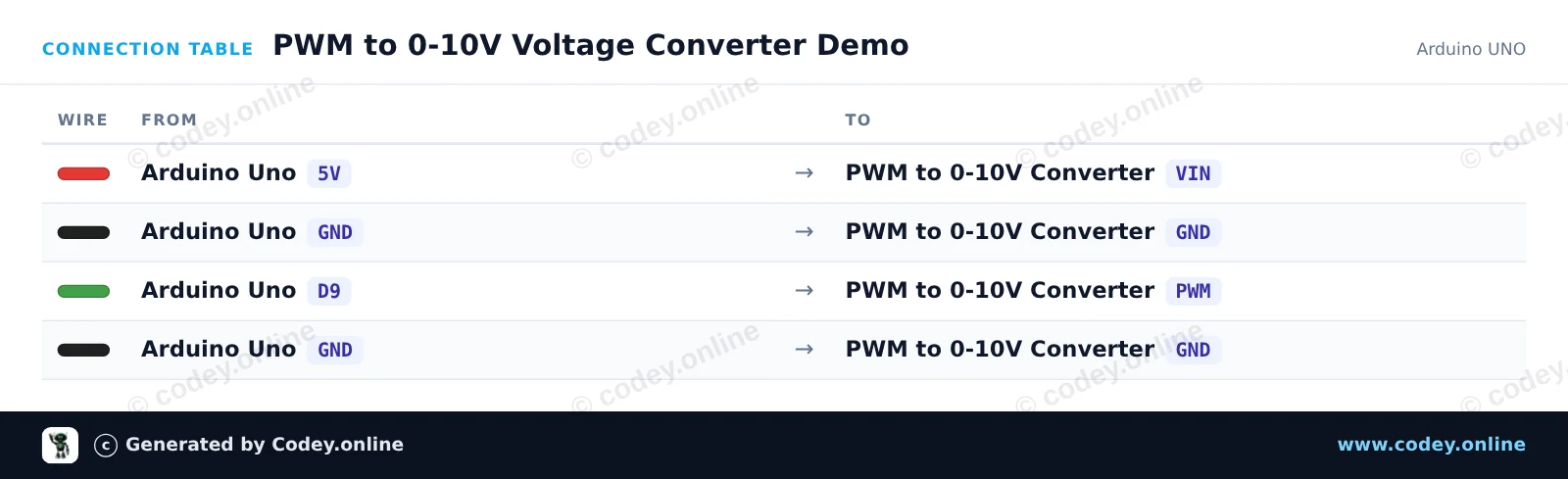

Tilslutningstabel: PWM til spændingskonvertermodul 0-10V på en Arduino UNO
Tilslutningstabel · Klik for at forstørre
PWM_to_0_10V_Voltage_Converter_Demo.ino · kompileret og testet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PWM to 0-10V Voltage Converter Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Voltage Converter Demo

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("PWM to Voltage Converter initialized."));
}

void loop() {
  // Ramp up output voltage (0% to 100% duty cycle)
  Serial.println(F("Ramping voltage up..."));
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);

  // Ramp down output voltage (100% to 0% duty cycle)
  Serial.println(F("Ramping voltage down..."));
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 PWM til 0-10V spændingskonverter-demo

Dette projekt viser, hvordan et digitalt PWM-signal fra ESP32 omdannes til en analog 0-10V styrespænding ved hjælp af PWM-to-Voltage converter module. Modulet forsynes med en ekstern 12V DC-forsyning og styres via GPIO 18. Sketchen sveeper PWM duty cycle fra 0% til 100%, hvilket giver et analogt output fra 0V til 10V (ideelt til PLC'er, VFD'er eller industrielle dæmpere).

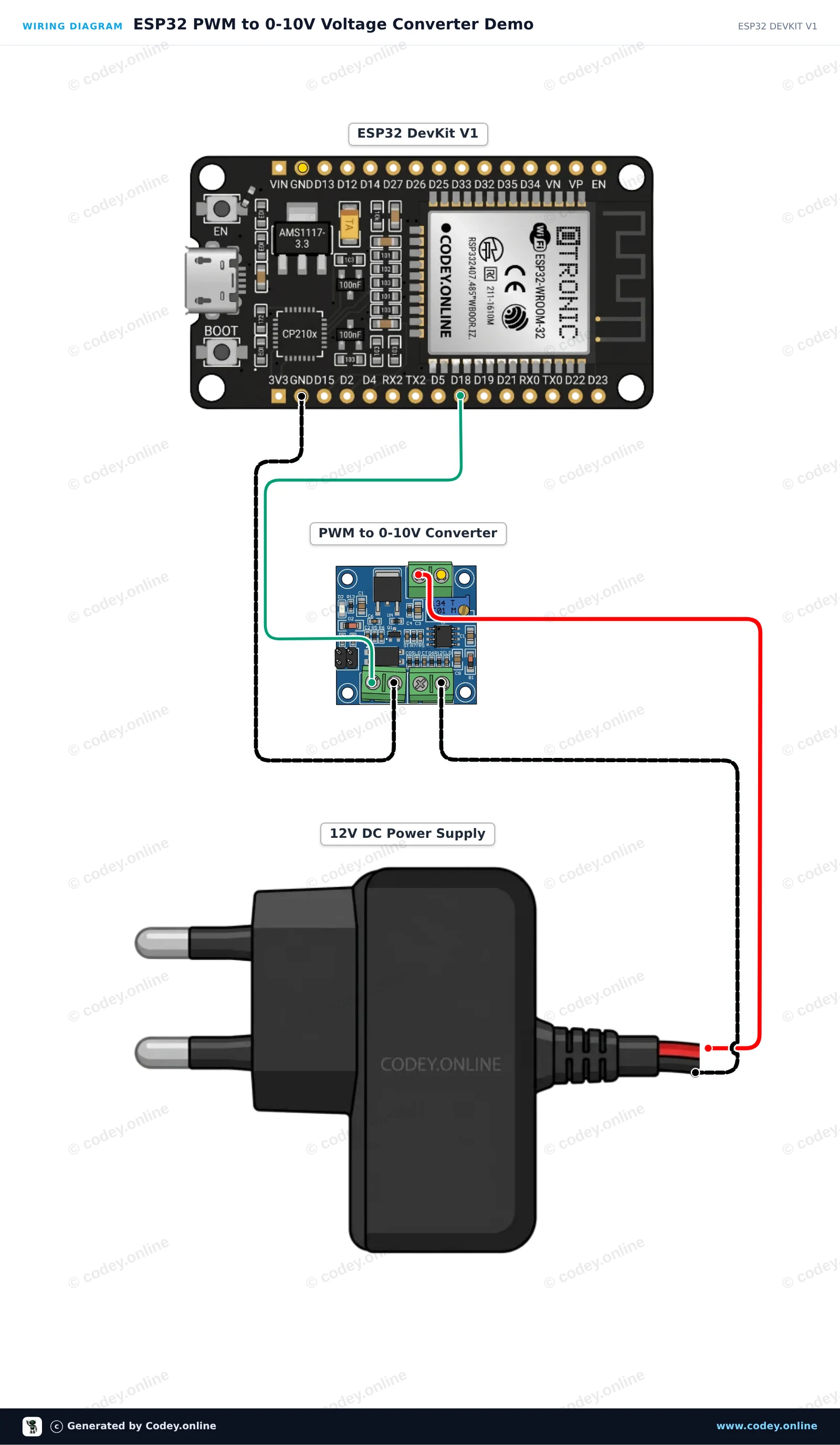

Tilslutningsdiagram: PWM til spændingskonvertermodul 0-10V på en ESP32 DevKit V1
Tilslutningsdiagram · Klik for at forstørre

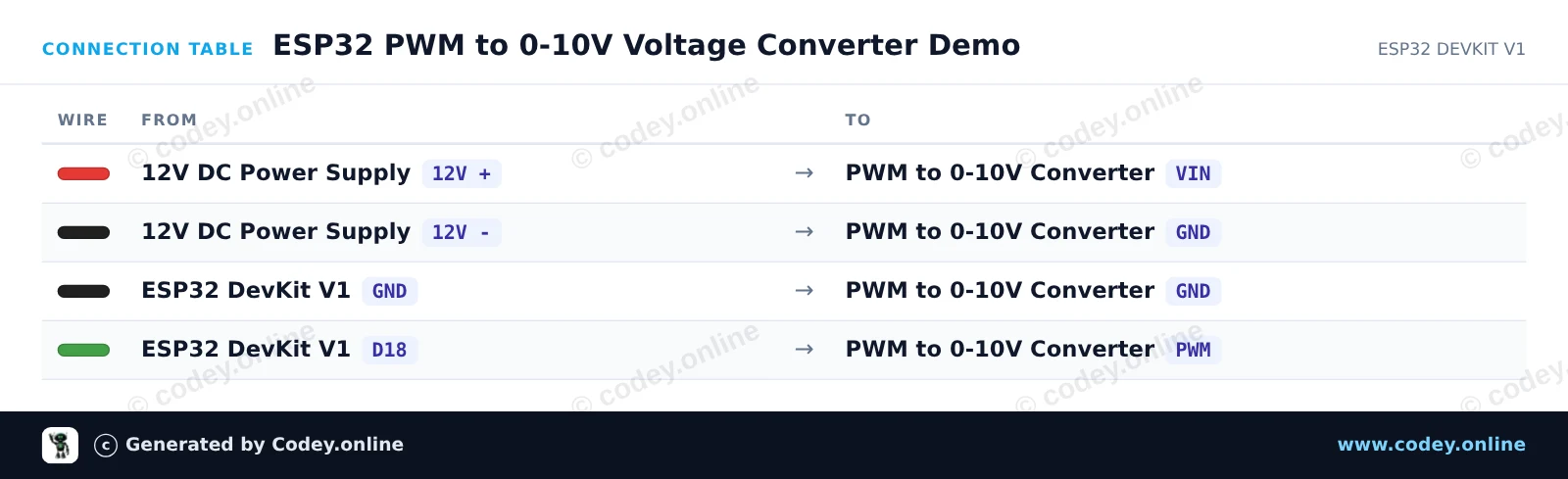

Tilslutningstabel: PWM til spændingskonvertermodul 0-10V på en ESP32 DevKit V1
Tilslutningstabel · Klik for at forstørre
ESP32_PWM_to_0_10V_Voltage_Converter_Dem.ino · kompileret og testet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 PWM to 0-10V Voltage Converter Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Converter Module Demo with ESP32
// Connect GPIO 18 to PWM input and external 12V DC to module VIN

const int pwmPin = 18;

void setup() {
  Serial.begin(115200);
  pinMode(pwmPin, OUTPUT);
  Serial.println("ESP32 PWM to 0-10V Converter Demo Started");
}

void loop() {
  // Sweep output from 0V up to 10V in steps
  for (int duty = 0; duty <= 255; duty += 25) {
    analogWrite(pwmPin, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("PWM Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Approx Output: ");
    Serial.print(expectedVoltage, 1);
    Serial.println(" V");

    delay(1000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

PWM til spændingskonvertermodul 0-10V

Dette PWM til spændingskonvertermodul er designet til at omdanne PWM-signaler til en spænding mellem 0-10V og er velegnet til en bred vifte af anvendelser inden for industri og elektronikprojekter.

Modulet har et arbejds-spændingsområde på DC 12V-30V, med et minimumsforbrug på mere end 100mA. Bemærk, at dette er den spænding, der kræves for at få modulet til at fungere, og det er uafhængigt af PWM-signalet.

PWM-signalfrekvensområdet er mellem 1KHZ-3KHZ, hvilket gør modulet kompatibelt med en lang række enheder og controllere.

PWM-signaleets indgangsniveauområde kan indstilles til 4.5 til 10V niveau (til konventionelle industrielle styrekort såsom MACH3 board og grænsefladen på en 5V CPU) eller til 12 til 24V niveau (primært rettet mod den konventionelle PLC-grænseflade).
Med en jumper-pin er det som standard indstillet til 4.5 til 10V niveau.

Konverteringsområdet fra PWM til spænding er 0%-100%, med en tolerance på 5%. Det betyder, at du nemt kan justere udgangsspændingen mellem 0-10V ved at justere PWM-duty cycle.

PWM til spændingskonvertermodulet er kompakt og nemt at installere og bruge. Modulet tilbyder fleksible muligheder for at justere signalniveauet, hvilket gør det velegnet til en bred vifte af anvendelser, såsom motorhastighedsregulering, LED-dæmpning og temperaturregulering.

Produktspecifikationer:

  • Arbejds-spændingsområde: DC 12V-30V
  • Strømkrav: minimum 100mA
  • PWM-signalmodtagelsesfrekvensområde: 1KHZ-3KHZ
  • PWM-signal indgangsspændingsområde: 4.5V til 10V eller 12V til 24V (justerbar med jumper)
  • Spændingsudgangsområde: 0-10V
  • Konverteringsområde: 0%-100% PWM-konvertering til 0-10V spænding
  • Tolerance: 5%
  • Potentiometer til kalibrering af PWM-signal
  • Modulmål: (LxBxH) 33x33x15mm
  • Justerbart signalniveau
  • Kompakt format
  • Nem at installere
  • 0-10V udgang

Hvorfor vælge dette produkt?

  • Justerbart indgangsniveau – Til 4,5-10V eller 12-24V PWM-niveau.
  • Bredt frekvensområde – Fungerer med 1KHZ-3KHZ PWM-signaler.
  • Kompakt format – Nem at installere og bruge.
  • Velegnet til anvendelser – Til motorstyring, LED-dæmpning og temperaturstyring.
Specifikationer
Tolerance5%
DriftsspændingsområdeDC 12V-30V
Effektkravminimum 100mA
PWM-signal modtagefrekvensområde1KHZ-3KHZ
PWM-signals indgangsspændingsområde4.5V til 10V eller 12V til 24V (justerbar med jumper)
Spændingsudgangsområde0-10V
Konverteringsområde0%-100% PWM-konvertering til 0-10V spænding
Modulmål(LxBxH) 33x33x15mm
