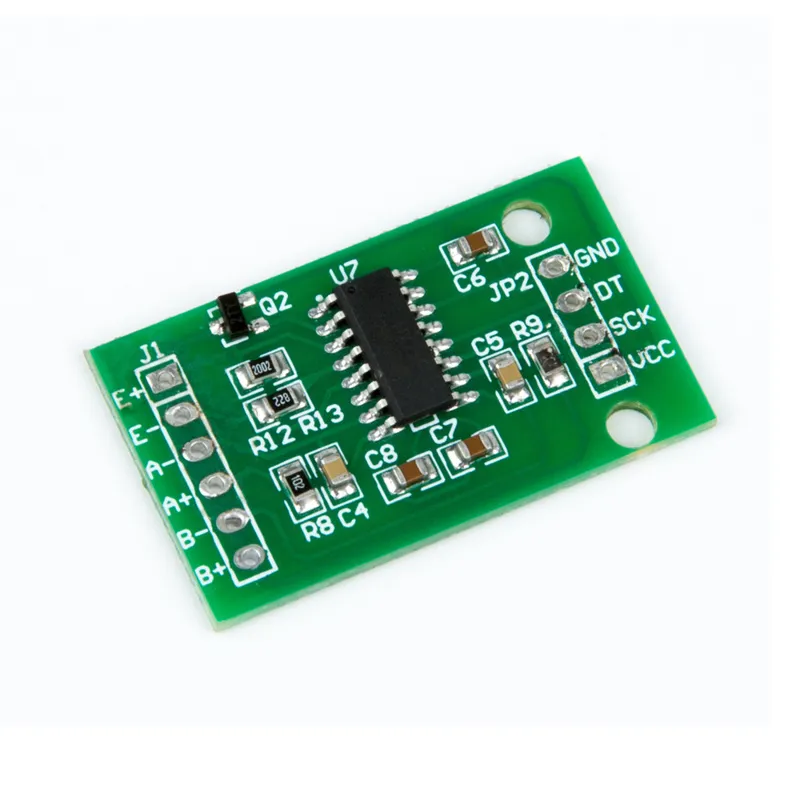

HX711 vejecelleforstærkermodul

SKU: OT3331 Varenummer: AB080 EAN: 8720589817005

€ 1,65 Inkl. moms (€ 1,36 Ekskl. moms)

Modulet bruger HX711 som controller, en 24-bit S/D converter chip, som er specielt designet til digitale vægte. Til dette modul hører en eller to vægtsensorer, som sender en variabel modstand afhængigt af vægten.

Med HX711 Load Cell-forstærkeren kan du på en enkel måde aflæse vægtsensorer for at bestemme vægten. Da differenssignalet fra en vægtsensor er meget lille, kan du ikke tilslutte den direkte til en Arduino, og du skal derfor bruge denne forstærker.

HX711-modulet er udstyret med en 24-bit ADC, hvilket gør det muligt at registrere selv de mindste forskelle i vægt. Ved hjælp af kalibreringsvægte kan du derfor lave en meget præcis vægt.

Driftsspænding: 5V
Strømforbrug: ca. 1.6mA (aktiv), < 1 uA (sleep-tilstand)
ADC-opløsning: 24 bit
Antal load cells: 2 stk. (4-ledet) eller 4 stk. (3-ledet)
Mål: 33.50 x 20.30 x 3.00 mm
Vægt: 2.2 gram

HX711-databladet kan downloades her

Læs mere

Tilslutningsdiagram og kodeeksempel

Sådan tilslutter du HX711 vejecelleforstærkermodul til en Arduino UNO eller ESP32, med en eksempelsketch, du kan uploade med det samme.

Arduino UNO ESP32 DevKit V1

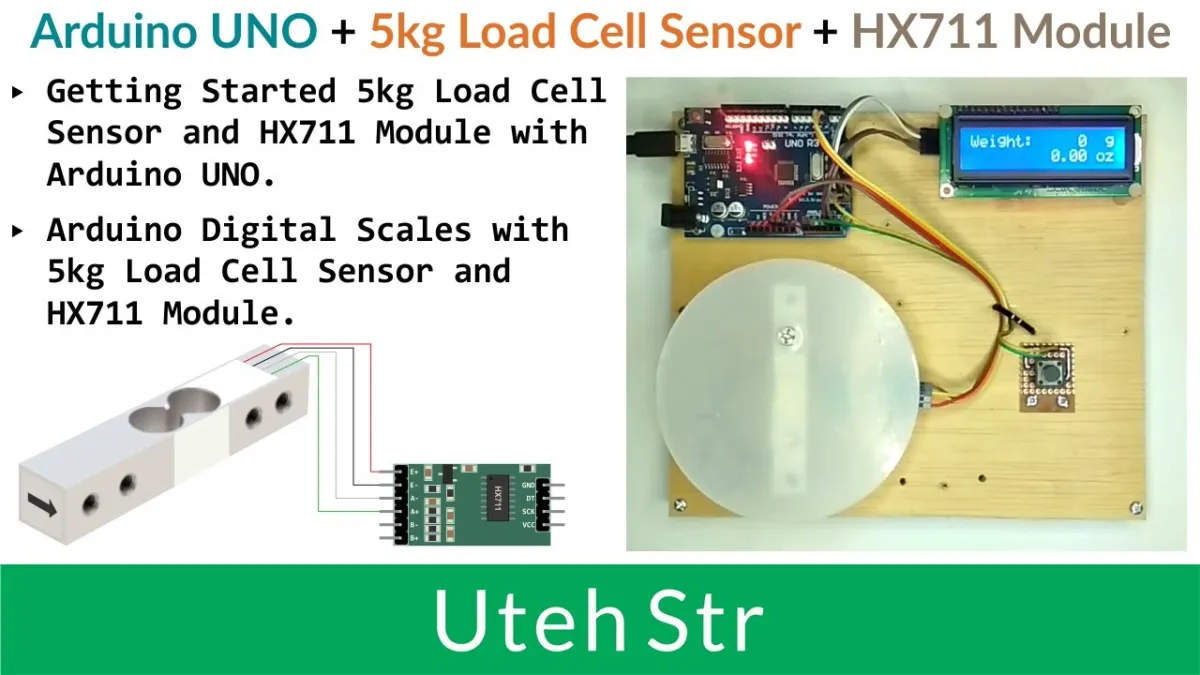

Aflæsning af vægt med HX711-forstærker

Dette eksempel forbinder et HX711 24-bit ADC-modul til Arduino Uno for at aflæse vægtdata fra en loadcelle. Ved opstart tarerer modulet vægten (nulstiller den) og udskriver løbende vægtmålinger i Seriemonitoren.

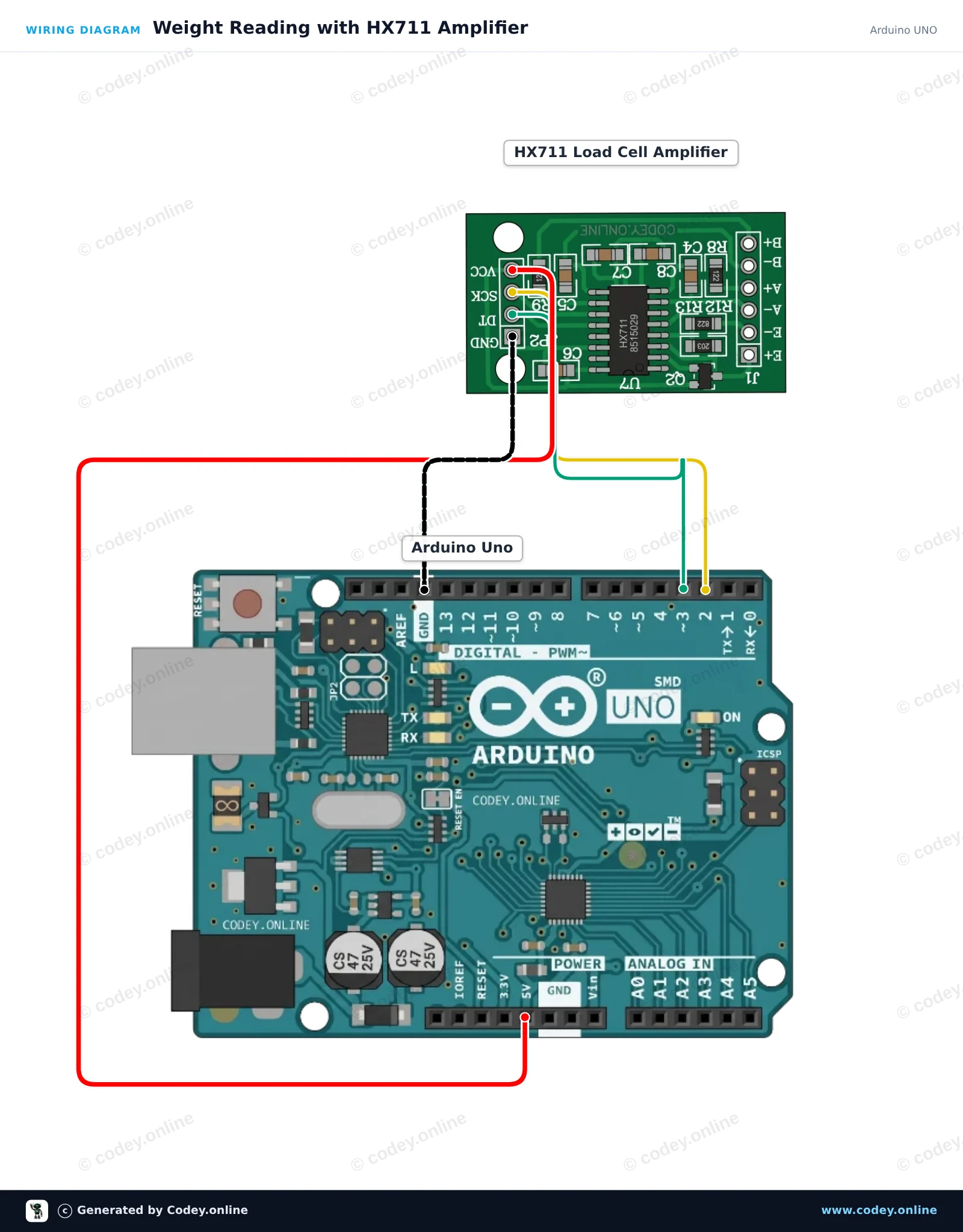

Tilslutningsdiagram: HX711 vejecelleforstærkermodul på en Arduino UNO — Tilslutningsdiagram · Klik for at forstørre

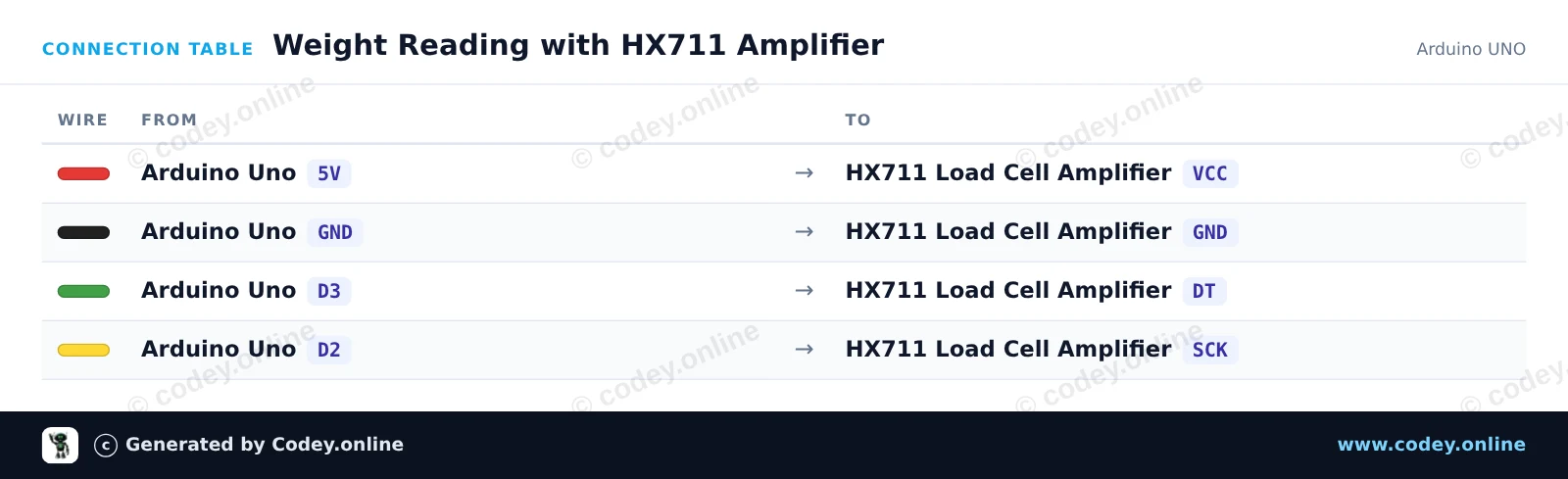

Tilslutningstabel: HX711 vejecelleforstærkermodul på en Arduino UNO — Tilslutningstabel · Klik for at forstørre

Weight_Reading_with_HX711_Amplifier.ino · kompileret og testet

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Weight Reading with HX711 Amplifier
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HX711 Load Cell Amplifier
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

const int DOUT_PIN = 3;
const int SCK_PIN = 2;

HX711 scale;

void setup() {
  Serial.begin(115200);
  Serial.println(F("HX711 Load Cell Demo"));

  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println(F("Taring... ensure no weight is on the scale."));
  scale.set_scale();
  scale.tare();
  Serial.println(F("Tare complete. Place weight on load cell."));
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.get_units(5);
    Serial.print(F("Reading: "));
    Serial.println(reading);
  } else {
    Serial.println(F("HX711 not detected."));
  }
  delay(500);
}

Vis al kodeVis mindre kode

Nødvendige biblioteker: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

HX711 vægtmåling med vejecelle

Dette projekt forbinder en HX711 24-bit vejecelleforstærker med ESP32. Ved opstart nulstiller sketch'en vægten og sender derefter løbende rå vejecellemålinger til Serial Monitor ved 115200 baud. Ved at forsyne HX711 fra 3.3V sikres det, at signalniveauerne er direkte kompatible med ESP32's GPIO'er.

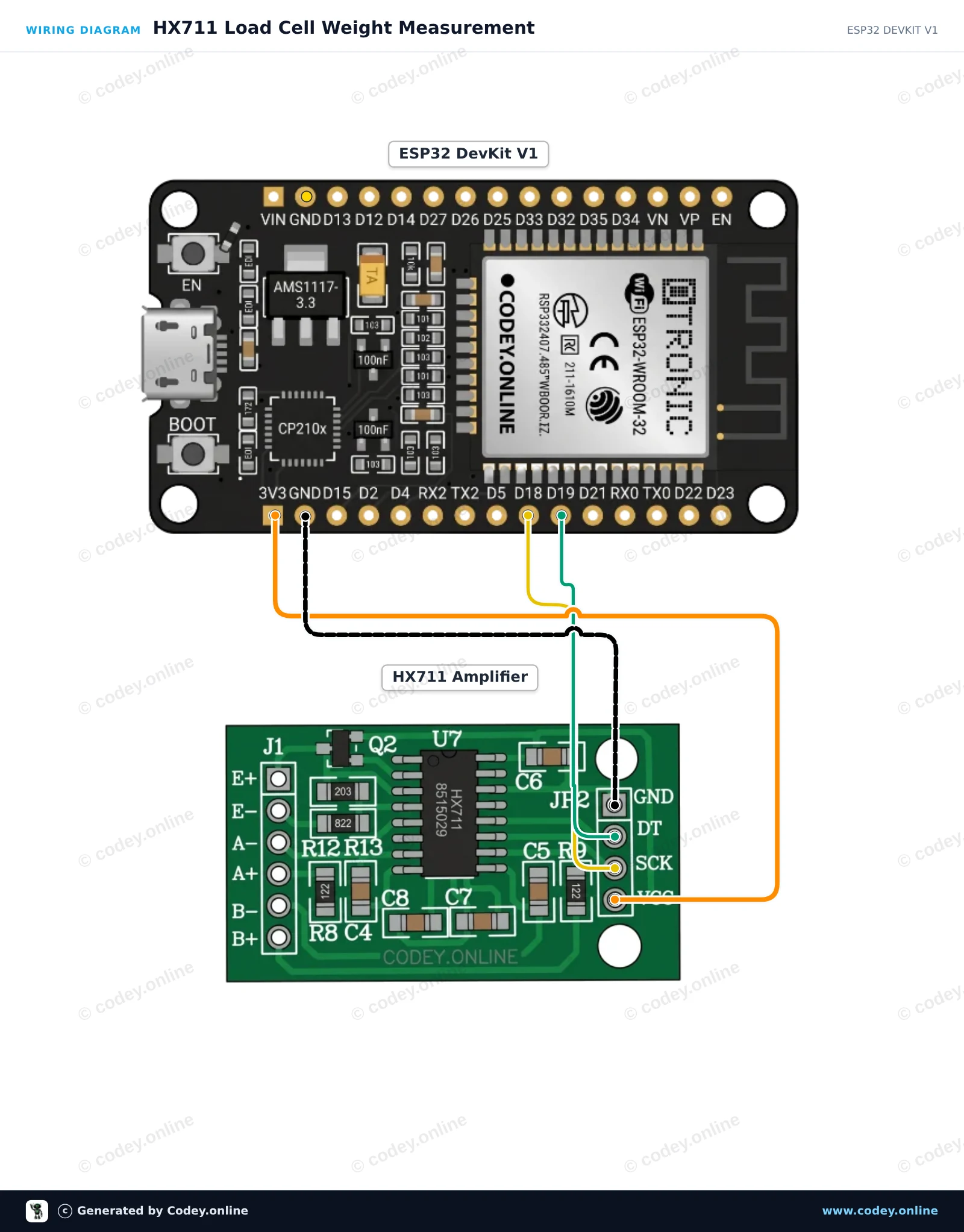

Tilslutningsdiagram: HX711 vejecelleforstærkermodul på en ESP32 DevKit V1 — Tilslutningsdiagram · Klik for at forstørre

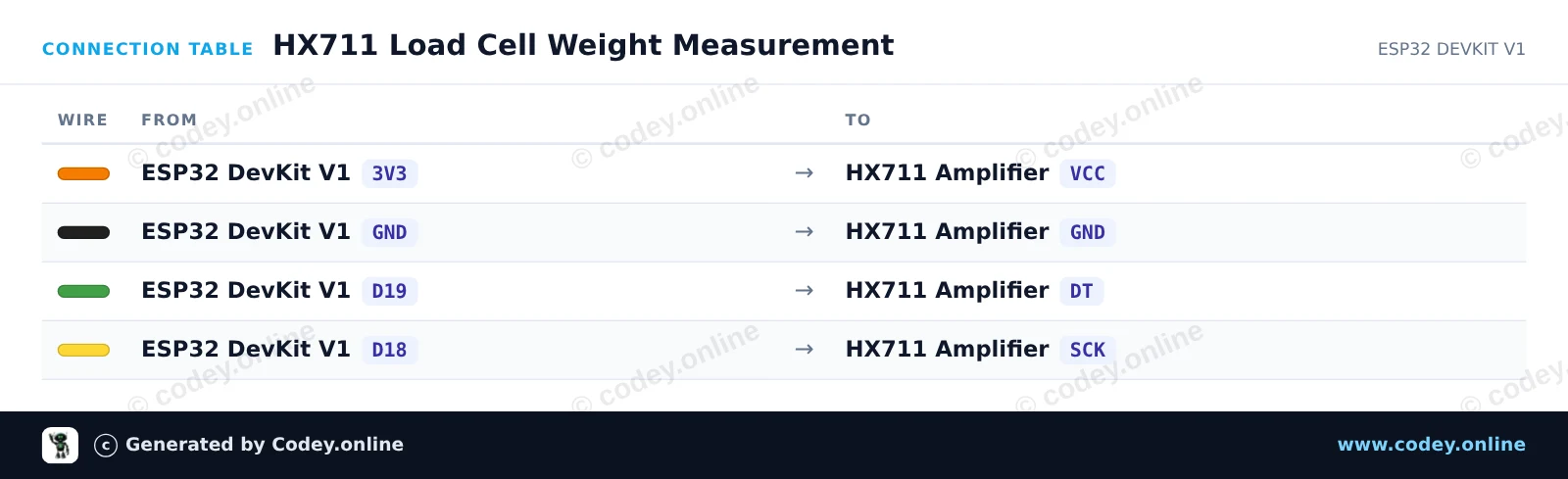

Tilslutningstabel: HX711 vejecelleforstærkermodul på en ESP32 DevKit V1 — Tilslutningstabel · Klik for at forstørre

HX711_Load_Cell_Weight_Measurement.ino · kompileret og testet

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HX711 Load Cell Weight Measurement
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HX711 Load Cell Amplifier
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

// Pin definitions (GPIO 19 for DOUT, GPIO 18 for SCK)
const int DOUT_PIN = 19;
const int SCK_PIN = 18;

HX711 scale;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("HX711 Weight Sensor Demo");
  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println("Initializing sensor...");
  delay(1000);

  if (scale.is_ready()) {
    scale.set_scale();    // Set default scale factor
    scale.tare();         // Reset the scale to 0 (tare)
    Serial.println("Tare complete. Place weight on the load cell.");
  } else {
    Serial.println("HX711 not detected. Check wiring.");
  }
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.get_units(5); // Average of 5 readings
    Serial.print("Raw reading: ");
    Serial.println(reading);
  } else {
    Serial.println("HX711 not ready.");
  }
  delay(500);
}

Vis al kodeVis mindre kode

Nødvendige biblioteker: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online
