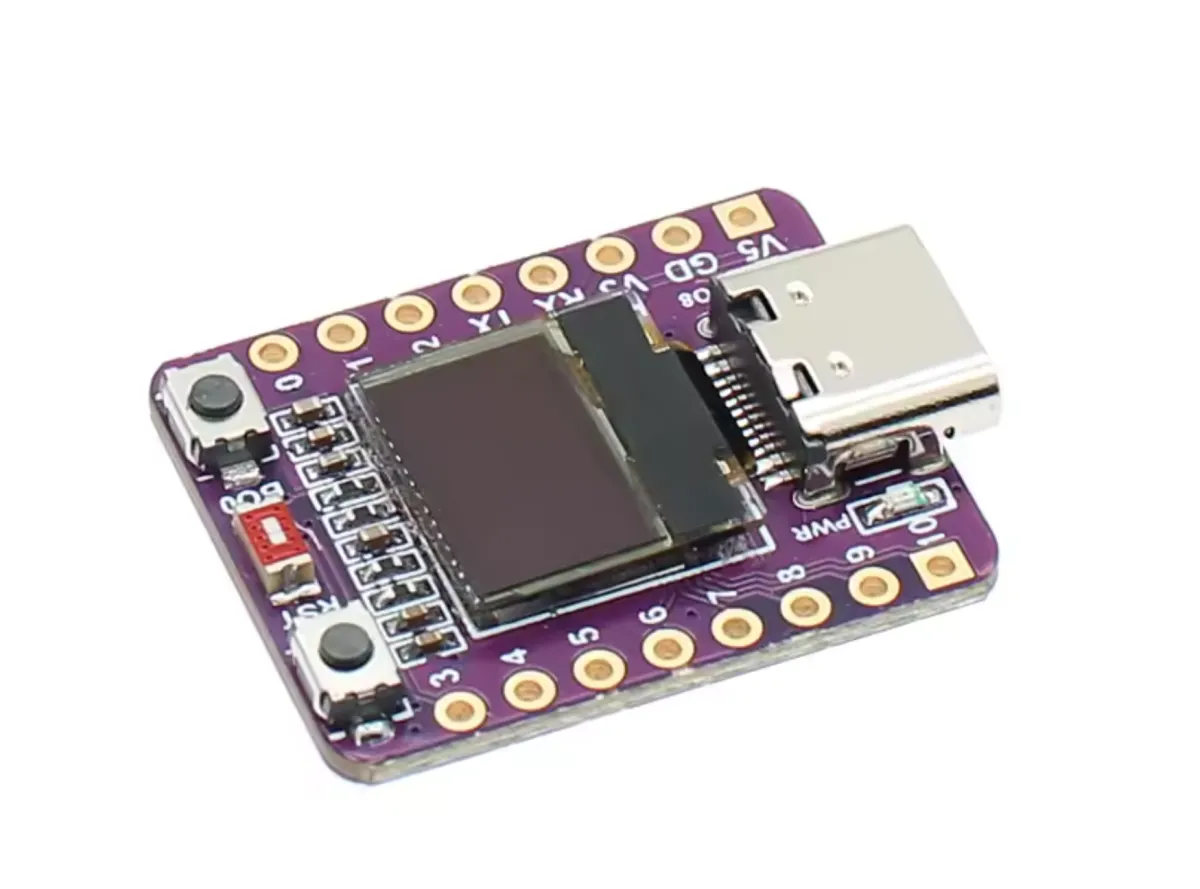

ESP32-C3 udviklingskort med mini 0.42 inch midi OLED-display

Produktvejledning: ESP32-C3 Development Board med 0.42" OLED

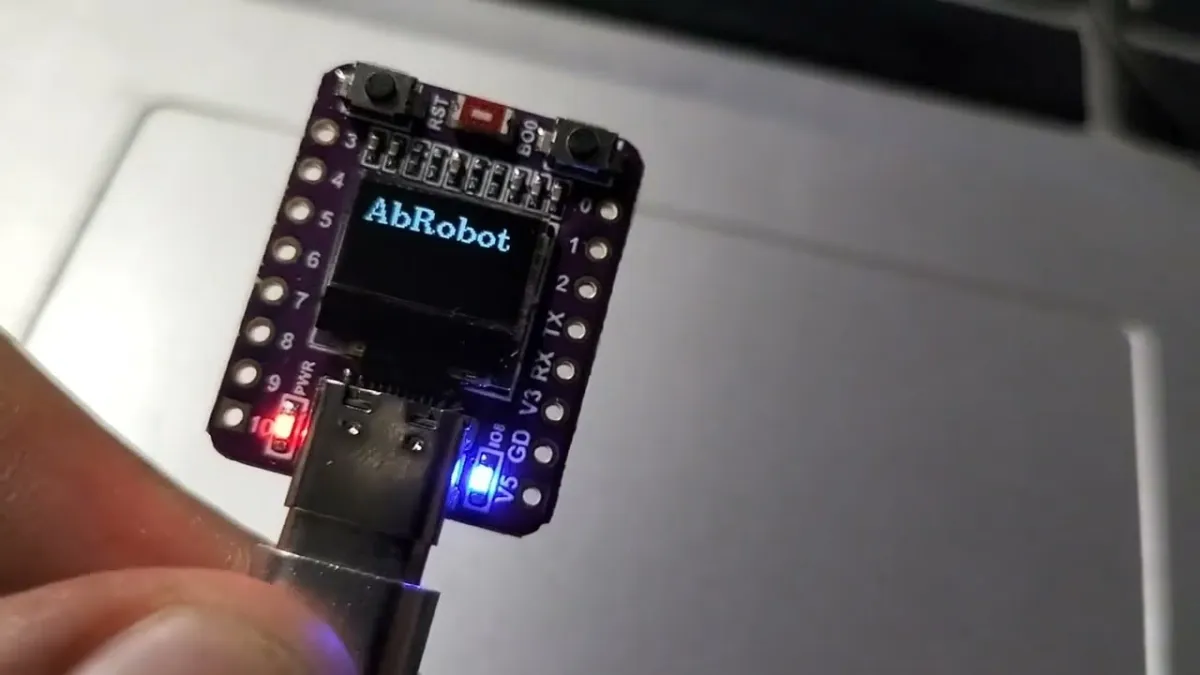

Dette kompakte IoT-board er baseret på ESP32-C3 (RISC-V) chippen og har en integreret 0.42 inch OLED-skærm. Da pinout og styringen af skærmen afviger fra standard ESP32-moduler, finder du nedenfor de specifikke instruktioner til korrekt brug af kortet.

1. Vigtige hardware-specifikationer

• Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Bemærk: aktiver "USB CDC On Boot" i Arduino IDE for Serial Monitor support.
• OLED-skærm: 0.42 inch (effektiv opløsning 72x40 pixels).
• Format: Meget kompakt (ca. 20x25mm).

2. Pinout & Tilslutninger (Bemærk!)

Online-dokumentationen er ofte forvirrende. Brug nedenstående pin-tildelinger til dette specifikke kort (ABRobot-stil):

• OLED I2C SDA: GPIO 5 (Ikke 8, som ofte angivet i diagrammer).
• OLED I2C SCL: GPIO 6 (Ikke 9).
• Onboard LED: GPIO 8 (Active LOW: LOW = tændt, HIGH = slukket).
• Boot Button: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Arduino IDE-indstillinger

For at programmere dette kort vælger du følgende indstillinger i Arduino IDE:

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled (Afgørende for at kunne se Serial.print).
• Flash Mode: DIO (standard).

4. Styring af OLED-skærmen (Kritisk)

Skærmen bruger en SSD1306 controller, men har en fysisk opløsning på kun 72x40 pixels. Den interne buffer er dog 128x64. Du skal anvende en "offset" (forskydning) for at gøre tekst synlig.

Nødvendigt bibliotek: Installer U8g2 library (fra olikraus) via Arduino Library Manager.

Eksempelkode:

#include
#include

// Initialisering til ESP32-C3 med I2C på pin 5 (SDA) og 6 (SCL)
// Vi bruger den standard 128x64 driver, men kun en del af skærmen.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Indstillinger for 0.42 inch-skærmen
int width = 72;
int height = 40;

// Offsets er nødvendige for at centrere output i 128x64-bufferen
int xOffset = 30; // 30 fungerer bedst i praksis
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Kort pause for stabilitet

  u8g2.begin();
  u8g2.setContrast(255);      // Maksimal lysstyrke
  u8g2.setBusClock(400000);   // 400kHz I2C-hastighed
  u8g2.setFont(u8g2_font_ncenB10_tr); // Vælg en læsbar font
}

void loop(void) {
  u8g2.clearBuffer(); // Ryd intern buffer

  // Tegn en ramme omkring det synlige område for at teste
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Tegn tekst (tag højde for xOffset og yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Send data til skærmen
  delay(1000);
}

5. Kontrollér ekstra pins (LED Blink)

Vil du teste de øvrige pins? Brug denne enkle loop. Bemærk: pin 8 styrer også den indbyggede LED.

// GPIO 8 er den indbyggede LED (LOW = TÆNDT)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED Tændt
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED Slukket
  delay(500);
}
