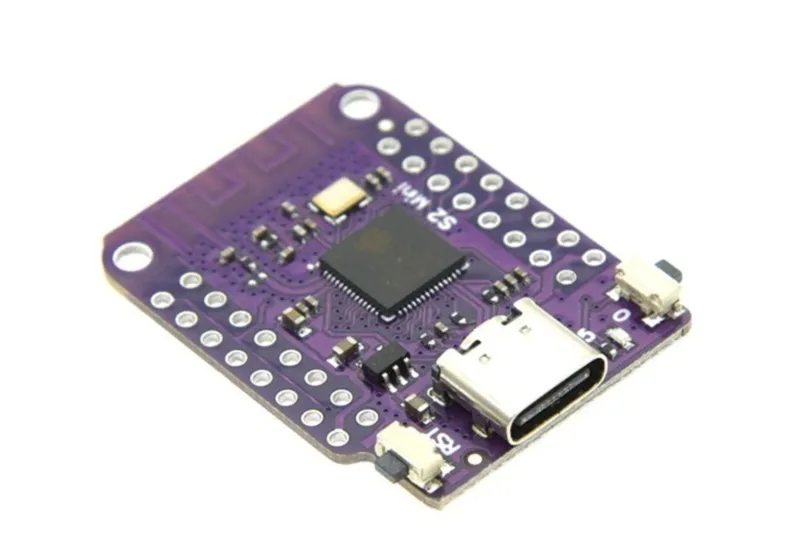

Wemos S2 Mini ESP32-S2

Denne S2 Mini er udstyret med en ESP32-S2 chip. Den har en clockhastighed på hele 240Mhz. Den har også integreret WiFi. Takket være den smarte opbygning af dette board er det lige så stort som D1 Mini, men har 2x så mange ben.

Processor: ESP32-S2FN4R2
Clockhastighed: 240Mhz
Antal ben: 32
Antal GPIO-ben: 27
Antal PWM-ben: 27 (maksimalt 8 ad gangen)
Antal analoge input-ben (ADC): 18
Antal analoge output-ben (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flashhukommelse: 4MB
USB til seriel converter: ja, internt
Benafstand: 2.54mm
USB-tilslutning: USB-C

Header pins medfølger, men skal stadig loddes på.

Wemos S2 Mini installere i Arduino IDE

1. Installer Arduino IDE-software (www.arduino.cc)
2. Gå i Arduino IDE til FIL og derefter til INDSTILLINGER.
3. Indtast følgende URL under FLERE BOARD MANAGER URLS: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (hvis der allerede står en url for eksempelvis ESP8266-boardene, så tilføj denne url med et komma imellem.
4. Gå nu til VÆRKTØJER, BOARD og BOARDHÅNDTERING
5. Find det rigtige library (ESP32 by Espressif Systems) og installer det (dette skal kun gøres én gang)
6. Vælg boardet LOLIN S2 Mini på listen under VÆRKTØJER, BOARD
7. Indstil uploadhastigheden til 115200 baud
8. Indstil porten til den korrekte COM-port.

Wemos S2 Mini ingen COM-port

For at aktivere S2 Mini skal du holde både 0- og RST-knappen nede samtidig. S2 Mini bliver nu genkendt. Slip knapperne, og S2 Mini kan programmeres med Arduino IDE

Mål
Længde: 3,45cm
Bredde: 2,52cm
Højde: 0,44cm
