SKU: OT8822 Varenummer: NA061 EAN: 8720828223482

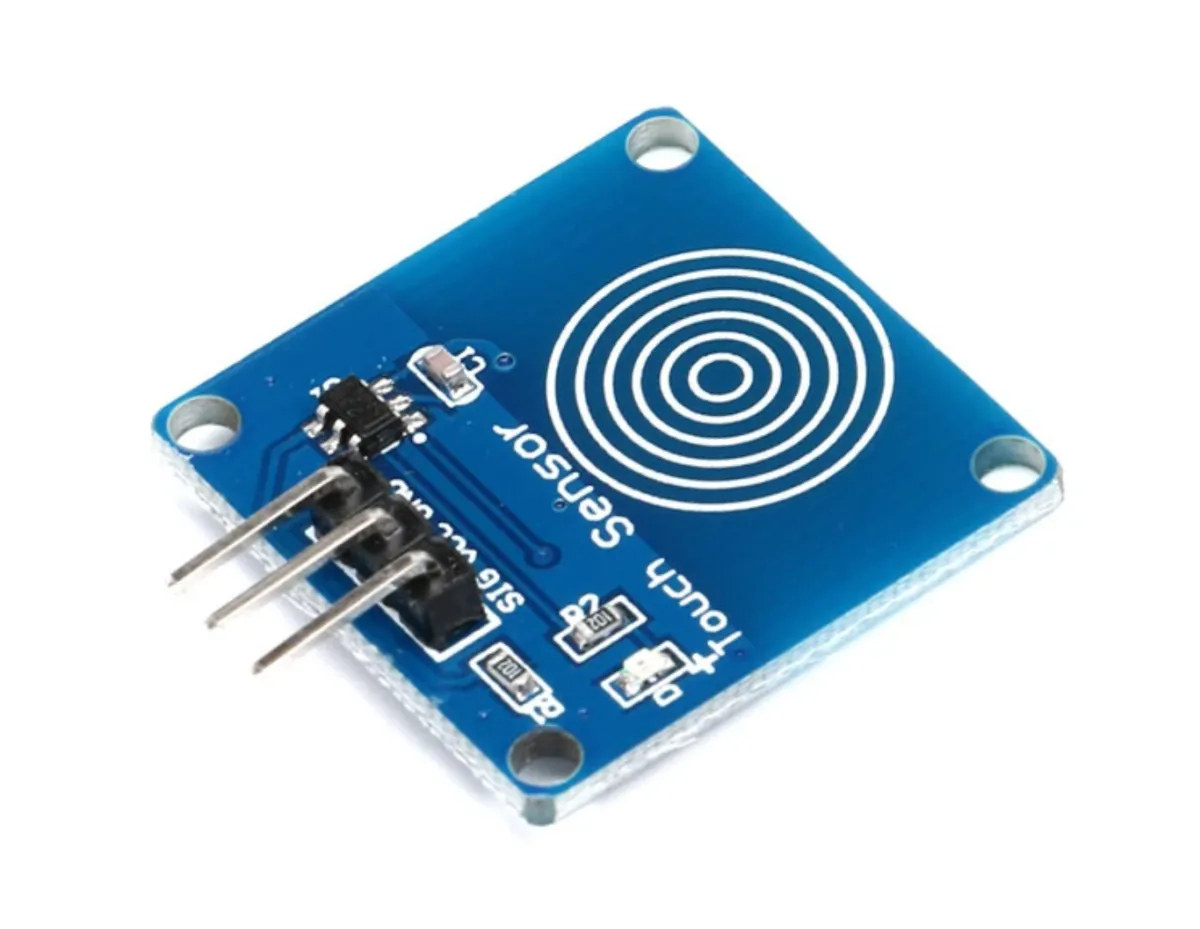

TTP223B er en kapacitiv touch-sensor, der reagerer på berøring fra en genstand eller person på en følsom overflade. Denne sensor er designet til forskellige anvendelser, såsom berøringsstyring, berøringskontakter og -knapper samt andre touch-aktiverede enheder.
Tekniske specifikationer for TTP223B Touch Sensor:
TTP223B touch-sensoren har et indbygget debounce-kredsløb for at forhindre forstyrrelser. Strømforbruget er lavt, mindre end 1 mA i standby-tilstand. Sensoren har en hurtig respons på under 60 ms og en lang levetid på over 100.000 cyklusser.
Sådan tilslutter du Touch-sensor TTP223B til en Arduino UNO eller ESP32, med en eksempelsketch, du kan uploade med det samme.

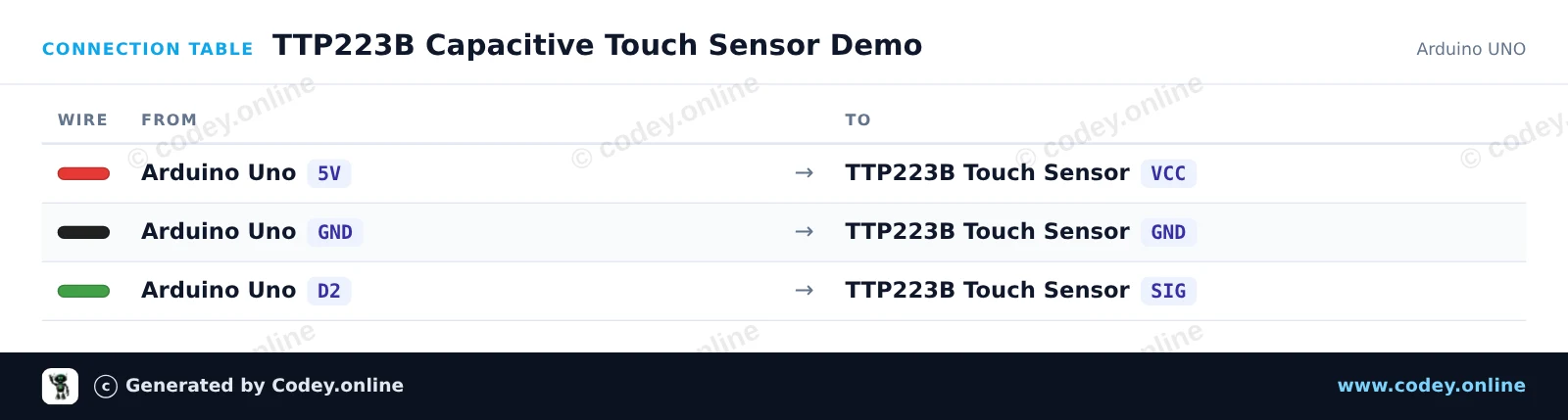

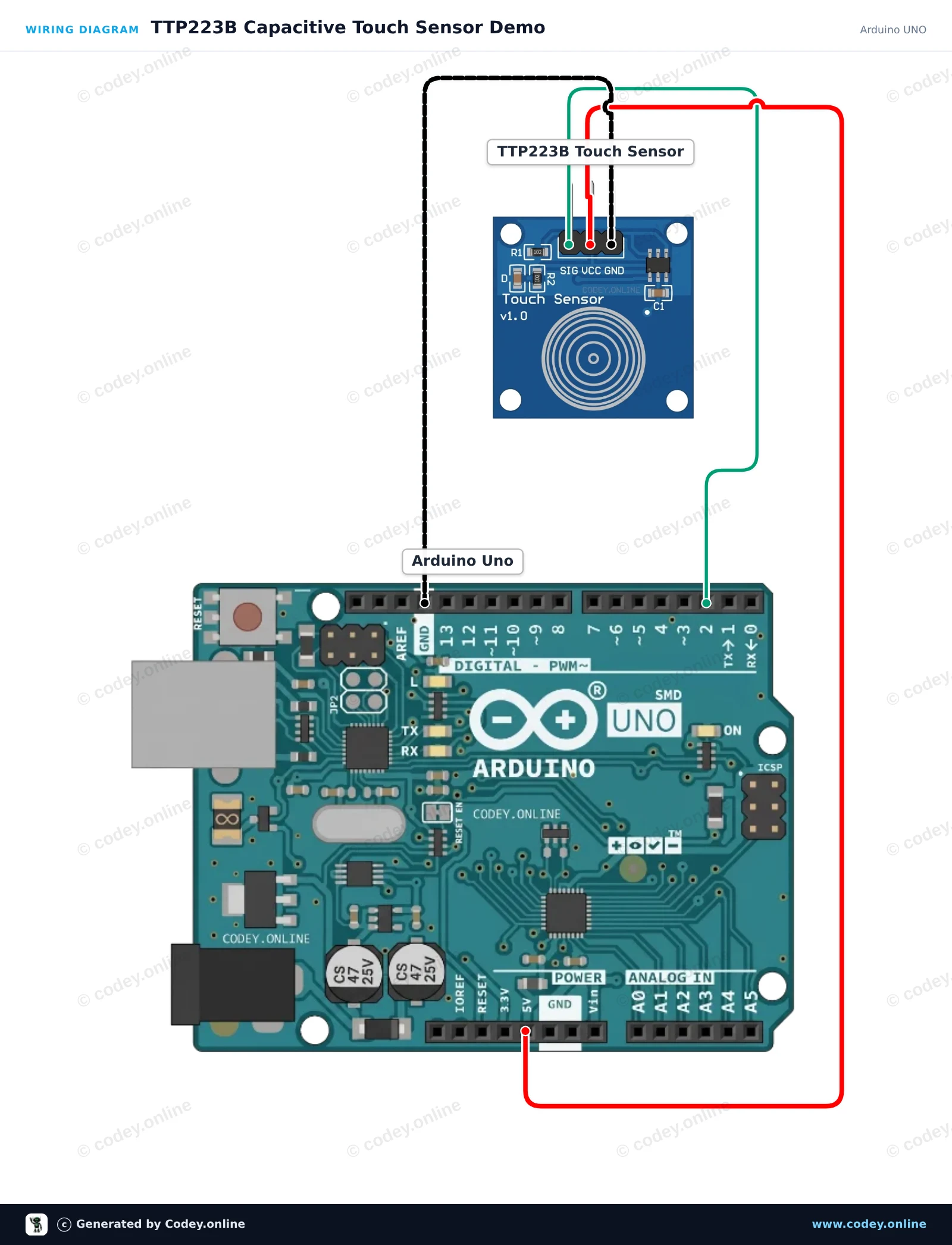

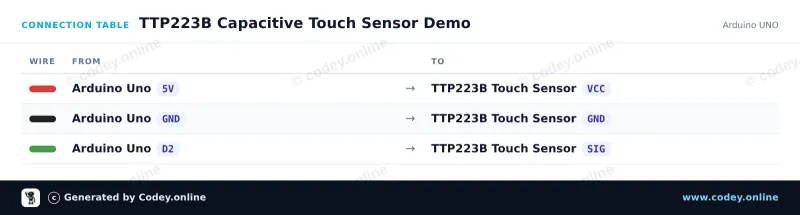

Dette projekt viser TTP223B-modulet til den kapacitive touchsensor. Når du rører ved den kapacitive berøringsflade, udsender sensoren et HIGH-signal, som tænder Arduinos indbyggede LED og viser status i Serial Monitor.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Polski
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : TTP223B Capacitive Touch Sensor Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Touch sensor TTP223B
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin definitions
const int touchPin = 2;
const int ledPin = 13;
int lastState = LOW;
void setup() {
pinMode(touchPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(115200);
Serial.println(F("TTP223B Touch Sensor Initialized"));
}
void loop() {
int touchState = digitalRead(touchPin);
// Control onboard LED based on touch input
digitalWrite(ledPin, touchState);
// Print message on state change
if (touchState != lastState) {
if (touchState == HIGH) {
Serial.println(F("Touch detected!"));
} else {
Serial.println(F("Touch released."));
}
lastState = touchState;
}
delay(20);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

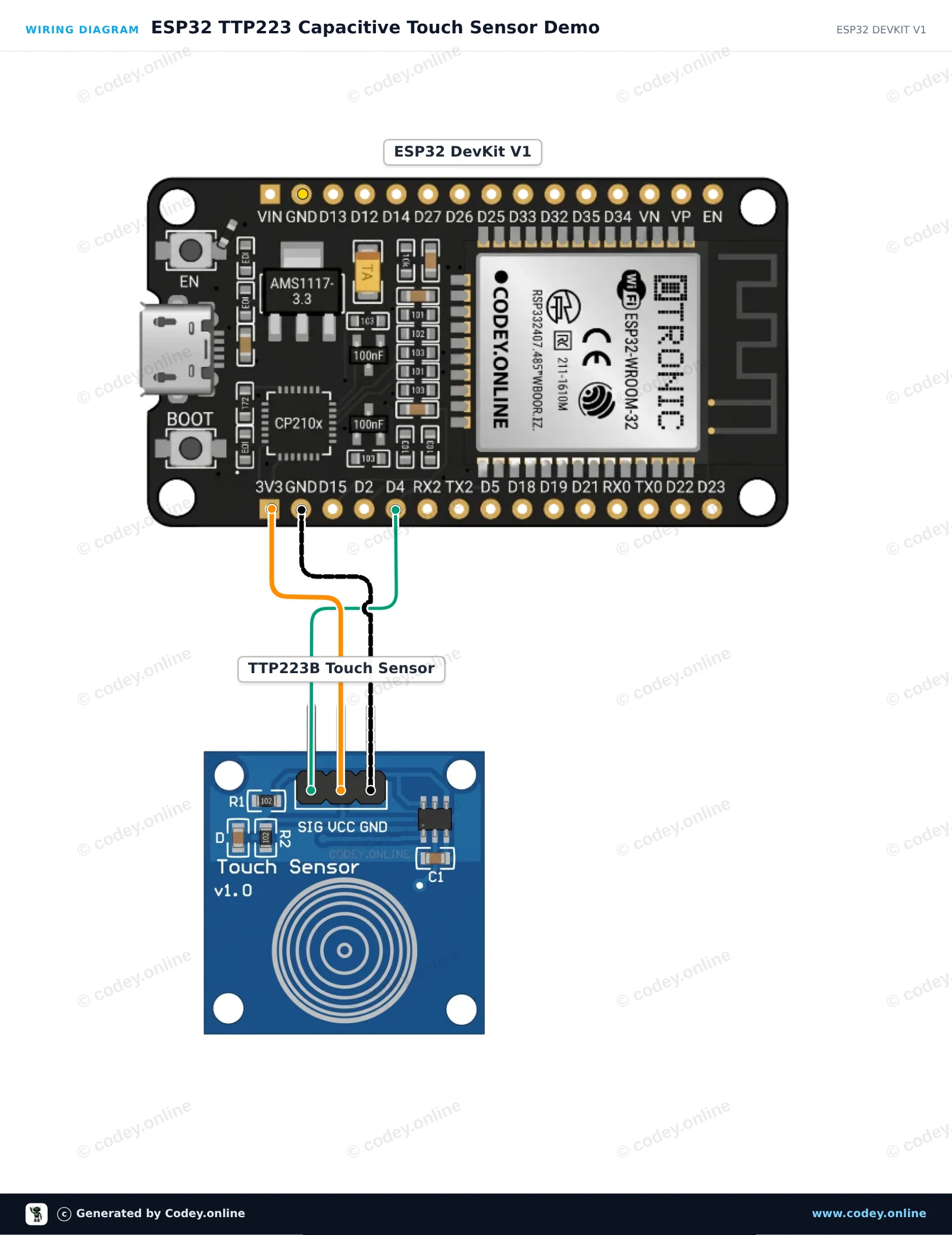

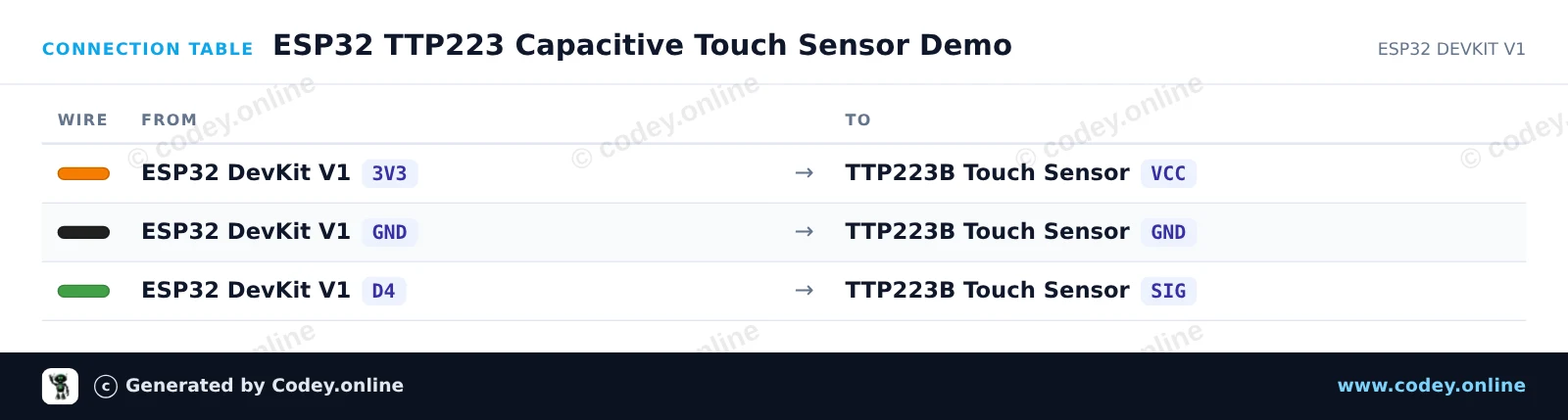

Dette kredsløb læser digitale signaler fra den kapacitive TTP223 touchsensor og viser status på ESP32'ens indbyggede LED. Når du rører sensorknappen, går signalpinen HIGH, hvilket tænder onboard LED'en og udskriver touch-hændelser til Serial Monitor. Modulet forsynes direkte med 3.3V for sikker logisk kompatibilitet.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 TTP223 Capacitive Touch Sensor Demo
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Touch sensor TTP223B
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int TOUCH_PIN = 4; // D4 on ESP32 DevKit V1
const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int lastState = LOW;
void setup() {
Serial.begin(115200);
pinMode(TOUCH_PIN, INPUT);
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
Serial.println("TTP223 Touch Sensor Initialized.");
}
void loop() {
int touchState = digitalRead(TOUCH_PIN);
if (touchState != lastState) {
if (touchState == HIGH) {
digitalWrite(LED_PIN, HIGH);
Serial.println("Touch detected!");
} else {
digitalWrite(LED_PIN, LOW);
Serial.println("Touch released.");
}
lastState = touchState;
delay(50); // Simple debounce delay
}
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
