GUVA-S12SD UV-sensormodul

Analog UV-lys-til-spændingsomformer til måling af intensiteten af UV-lys.

GUVA-S12SD UV-sensormodulet bruges til at registrere intensiteten af ultraviolet stråling. Dette modul har en analog udgang, der ændrer sig med intensiteten af UV-lys.

PAKKEN BESTÅR AF:

• GUVA-S12SD UV-lyssensormodul
• 3-pins han-header

VIGTIGSTE FUNKTIONER:

• Registrerer UV-lys i området 240nm – 370nm
• Analog udgangsspænding proportional med UV-indekset for UV-lys, der rammer detektoren
• 3.3 og 5V kompatibel
• GUVA-S12SD er en ægte UV-detektor, der kun registrerer lys fra 240 nm til 370 nm, UV-B og det meste af UV-A-spektret. Den opfanger også toppen af UV-C.GUVA-S12SD Responsivity Graph

UVC-bølgelængder bruges i blacklights, solarier, UV-udsendere til krybdyr, kimdræbende sterilisatorer og lignende anvendelser. Dette modul kan bruges til at overvåge driften af disse enheder.

Det kan også bruges til at måle UV-indekset, som giver en skala til at afgøre, hvor intens UV-solen er, og dermed hvilke beskyttelsesforanstaltninger der skal træffes.

UV-indeksskalaen udgives af EPA og er beregnet til at give folk råd om soleksponering og hvilke beskyttelsesforanstaltninger de skal tage for at minimere skader fra solen.

SIG of SIO = Signaludgang – Tilslut til MCU analog indgang
GND = jord
VCC = 2,7V til 5,5V. Tilslut til MCU's Vcc (normalt 3,3 eller 5V)
Modulmontering
Modulet leveres med den han-header-strip løs. Headeren kan loddes på toppen eller bunden af modulet, afhængigt af den planlagte brug, eller der kan bruges ledninger til at lave forbindelserne.

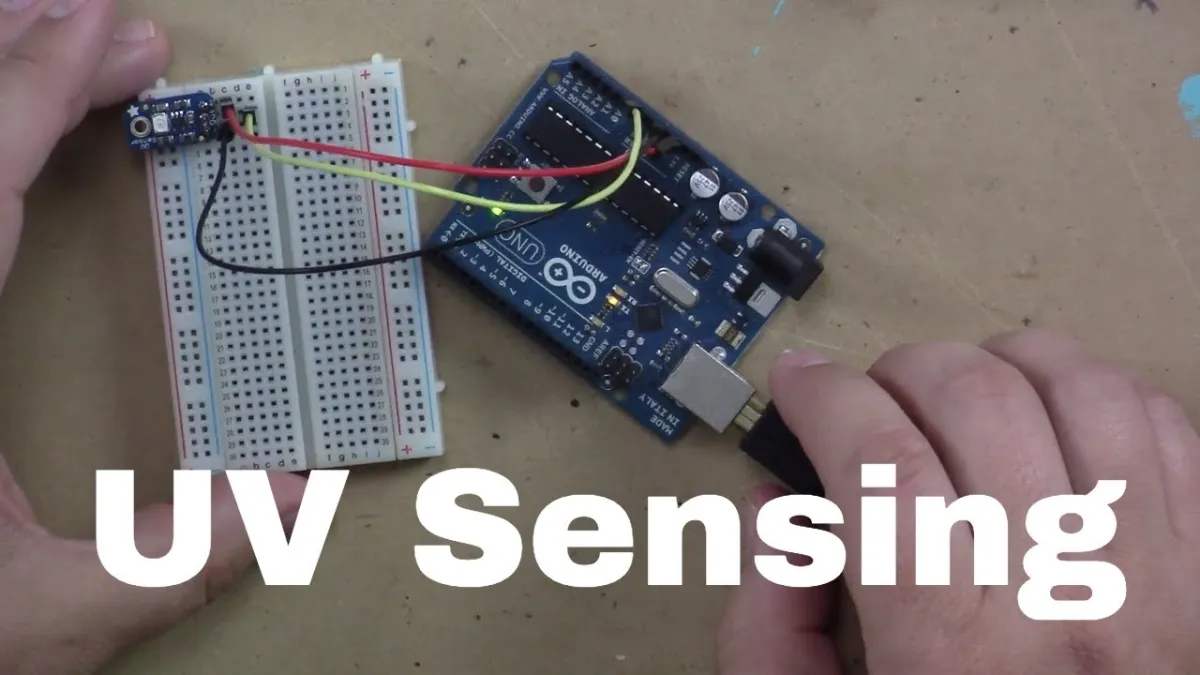

Til breadboard-brug placerer vi headers nederst. Lodning er lettest, hvis headeren sættes i et loddefrit breadboard for at holde den på plads under loddeprocessen.

Hvordan virker GUVA-S12SD UV Sensor Module

Modulet indeholder en LM358 dual opamp, som omdanner sensorens aktuelle output til en spænding og derefter forstærker dette output, så det kan aflæses af den analoge indgang på en MCU til UV-målinger.

Første trins opamp giver en spænding, der er proportional med fotostrømmen på 4,3 * sensor i µA. Hvis fotostrømmen er 0,1 µA (0,09 mW/cm^2), er outputtet 0,43 V

Dette driver et andet trins opamp med en ekstra forstærkning på 6,1x. I dette eksempel er det endelige output 0,43V x 6,1 = 2,62V.

Som konfigureret er modulet især nyttigt til måling af moderate til moderat høje UV-lysniveauer, eller hvis sensoren placeres bag et filter med neutral densitet for at reducere den procentdel af UV, der rammer sensoren.

Hvis det ønskes at måle meget høje UV-niveauer, kan det andet forstærkningstrin omgås. Dette kan opnås ved at kortslutte 5,1K-modstanden "512" og fjerne 1K-modstanden til højre for den med markeringen "01B" eller "102". Dette ændrer forstærkningen af udgangsforstærkeren til x1, hvilket effektivt fjerner den fra kredsløbet. Med denne ændring beregnes UV-indekset derefter ved at gange outputtet med 10.

Bemærk: fra 6/2021 tilpasser vi dette modul, og det leveres nu med en 1M feedbackmodstand på første trin, som nævnt ovenfor. Før den dato var feedbackmodstanden 10M. 10M-modstande er markeret med 01F, 1M-modstande er markeret med 01E. Med en 10M feedbackmodstand er første trin 43 * sensorfotostrøm i µA. Hvis fotostrømmen er 0,1 µA (0,09 mW/cm^2), er outputtet 4,3 V.
