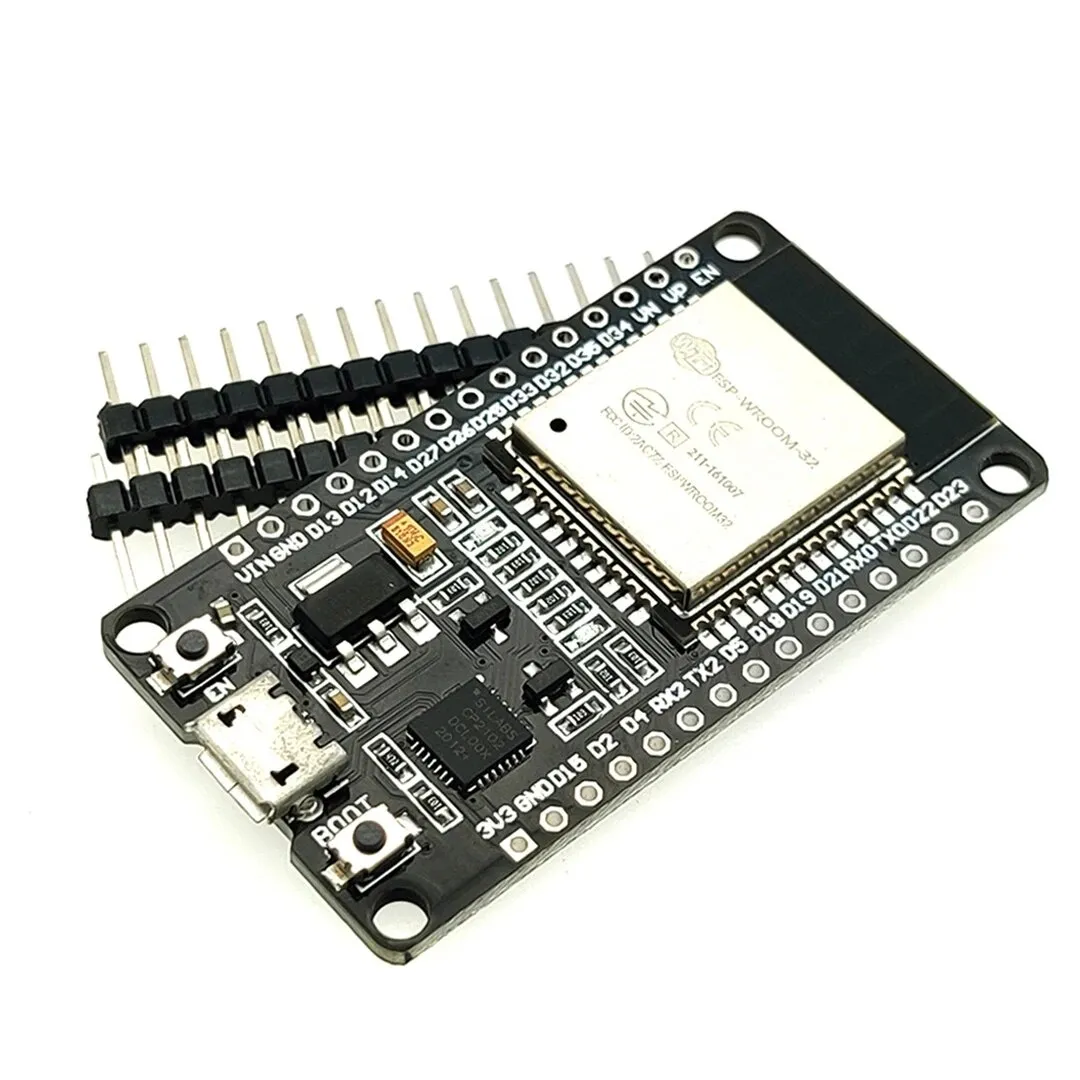

ESP32 WROOM 4Mb Devkit V1 med løse header pins

ESP32 development boardet er ideelt til IoT (Internet Of Things)-projekter, fordi det har indbygget WiFi og Bluetooth. Kan programmeres direkte via Arduino IDE. Se Youtube-videoen ovenfor for installation af dette board i Arduino IDE.

Brug OTRONIC ESP32-håndbogen for hurtigt at komme i gang med dit ESP32 Devkit V1 board.

OBS: Denne ESP32 Devkit V1 passer IKKE på et standard breadboard. ESP32-S passer DERIMOD på et standard breadboard.

Dette ESP32 board har:

• 18 Analog-to-Digital Converter (ADC) channels
• 3 SPI interfaces
• 3 UART interfaces
• 2 I2C interfaces
• 16 PWM output channels
• 2 Digital-to-Analog Converters (DAC)
• 2 I2S interfaces
• 10 Capacitive sensing GPIOs

ESP32 Wroom32 DevKit har i alt 25 GPIOs, hvoraf nogle kun kan bruges som input.

Input Only Pins
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Not all pins have input pullup, you need external pullup on these pins when using as input pullup.

Ikke alle pins har en input pullup, og du skal derfor montere en ekstern pullup-modstand. Her er en oversigt.

Pins med intern pull up INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pins uden intern pull up
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Det smarte ved dette board er, at du kan bruge det på flere måder, når det gælder WiFi-kommunikation.

1. Som mini access point
2. Som WiFi client
3. Som Webserver
4. Peer-to-peer med ESP Now

Det sidste vil vi lige uddybe. ESP NOW er en teknologi, der gør det muligt direkte at lade modulerne kommunikere med hinanden via deres MAC-adresse. Der sendes også en besked tilbage om, hvorvidt data er modtaget, så man kan kontrollere, om beskederne når frem, og validere dem.

Med ESP Now kan du arbejde meget modulært, og det går samtidig lynhurtigt. På den måde kan du lade dit program køre på den ene ESP32, mens du kun lader dine andre ESP32 boards reagere og på den måde fungere som en udvidelse af dine GPIO pins.

1 ESP32 kan kommunikere med op til 20 andre boards.

En god forklaring af ESP NOW fra Andreas Spiess finder du her: https://www.youtube.com/watchv=6NsBN42B80Q

Levering:
Header pins er IKKE loddet og leveres løst med.

ESP32 installeres i Arduino IDE

For at kunne programmere ESP32 i Arduino IDE skal der først indstilles nogle ting:

1. Installer Arduino IDE-software (www.arduino.cc)
2. Gå i Arduino IDE til FIL og derefter til INDSTILLINGER.
3. Indtast følgende URL under FLERE BOARD MANAGER URLS: https://dl.espressif.com/dl/package_esp32_index.json
4. Gå nu til VÆRKTØJER, BOARD og BOARD HÅNDTERING
5. Søg efter det rigtige library (ESP32 by Espressif Systems) og installer det (det skal kun gøres 1 gang)
6. Vælg boardet DOIT ESP32 Devkit V1 i listen under VÆRKTØJER, BOARD
7. Indstil upload speed til 115200 baud
8. Indstil porten til den rigtige COM-port

ESP32 virker ikke eller ikke godt Se løsningerne nedenfor.

ESP32 upload af kode virker ikke eller giver meddelelsen A fatal error occurred: “Failed to connect to ESP32: Timed out Connecting...

Hvis du under uploaden bemærker, at der ikke sker noget, kan du under uploaden kort holde BOOT-knappen på ESP32-boardet nede. Så snart uploaden starter, kan du slippe den igen. Det handler lidt om at finde det rigtige tidspunkt.

ESP32 har ingen COM-port i Arduino IDE

Hvis der i Arduino IDE under VÆRKTØJER -> PORT ikke er nogen COM-port tilgængelig, kan det være nødvendigt at geninstallere CP210x-driveren. Det er USB-chippen på dette board. Søg på Google eller download driveren her: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

Det kan også skyldes micro USB-kablet, som muligvis ikke er et datakabel. Der findes mange såkaldte ladekabler i omløb, som kun er egnede til opladning af f.eks. en telefon. Udskift kablet med et egnet micro USB-datakabel eller bestil et egnet kabel på otronic.nl.

ESP32 Serial monitor virker ikke eller viser mærkelige tegn i Arduino IDE

Sæt baud rate i Serial Monitor-vinduet nederst til højre til 115200 baud.

ESP32 GPIO pins stemmer ikke overens med pins i koden

GPIO pins på ESP development boards stemmer ikke altid overens med de værdier, der er trykt på boardene. Derfor er det vigtigt altid at slå det korrekte PINOUT-skema op. Det finder du bl.a. i OTRONIC ESP32 Hurtigstartsguide

Dimensioner
Længde: 5,23cm
Bredde: 2,82cm
Højde: 1,33cm
