Juletræs-solderkit (OT2647 SH-serie) – brugsanvisning

Se produkt Download PDF

Denne brugsanvisning viser, hvordan du samler OT2647 SH-serie juletræs-solderkitten, et lille juletræ med blinkende røde, grønne og gule LEDs. Nødvendigt værktøj: loddekolbe, loddetin og bidetang.

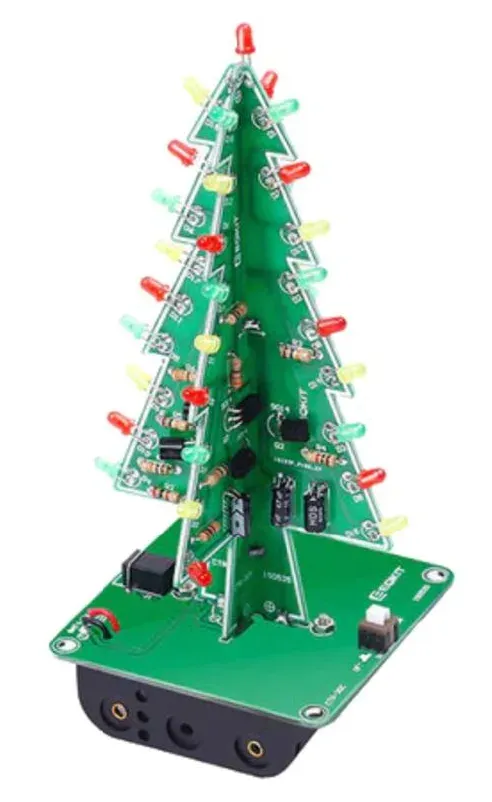

Billede af det fuldt loddede juletræskort med røde, gule og grønne LEDs — Den samlede juletræs-solderkit

Deleliste

Komponent	Placering	Printkortkode	Antal
Modstand 100 Ω	R2/R4/R6/R7	SH-A	4
Modstand 4.7K Ω	R1/R3/R5	SH-A	3
Kondensator 47 µF	C1/C2/C3	SH-A	3
LED 3mm rød	D1 t/m D6 + D19	SH-A	7
LED 3mm gul	D7 t/m D12	SH-A	6
LED 3mm grøn	D13 t/m D18	SH-A	6
Transistor 9014	Q1 t/m Q3	SH-A	3
Modstand 100 Ω	R2/R4/R6	SH-B	1
Modstand 4.7K Ω	R1/R3/R5	SH-B	1
Kondensator 47 µF	C1/C2/C3	SH-B	3
LED 3mm rød	D7 t/m D12	SH-B	6
LED 3mm gul	D13 t/m D18	SH-B	6
LED 3mm grøn	D1 t/m D6	SH-B	6
Transistor 9014	Q1 t/m Q3	SH-B	3
Kontakt 5.8mm	S1	SH-C	1
DC-bøsning 3.5mm	J1	SH-C	1
Batteriholder 3xAA	BAT4.5V	SH-C	1

Pakkens indhold

1x Printkort SH-A
1x Printkort SH-B
1x Printkort SH-C
7x Modstand 100 Ω
6x Modstand 4.7K Ω
6x NPN transistor S9014
6x Kondensator 47µF 16V
13x LED 3mm Rød
12x LED 3mm Grøn
12x LED 3mm Gul
1x USB til DC 3.5mm kabel
1x DC-bøsning J1 3.5mm
1x Kontakt S1 5.8mm
1x Batteriholder til 3x AA batterier
1x Otronic dansksproget brugsanvisning

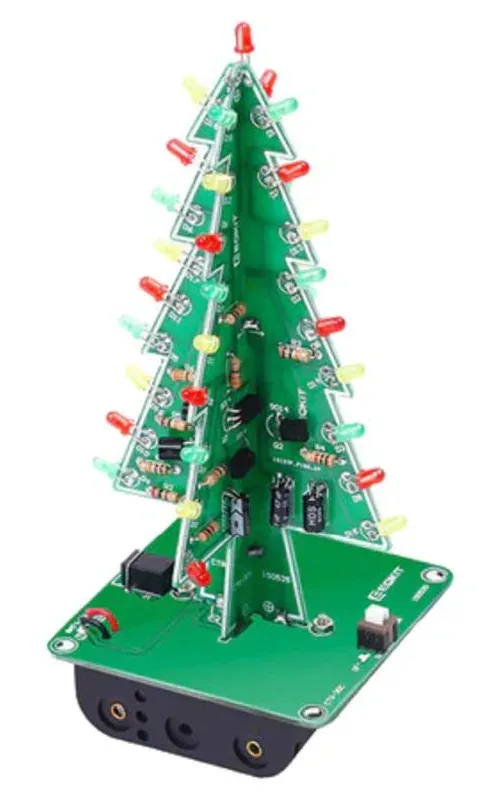

Billede af det samlede juletræskort — Juletræs-solderkitten, klar til montering

Modstande

Skitsetegning af en 100 Ohm modstand — 100 Ohm modstand

Skitsetegning af en 4,7K Ohm modstand — 4,7K Ohm modstand

Printkortene har en unik kode. I oversigten på bagsiden af denne brugsanvisning er det angivet for hvert printkort, hvilke komponenter du skal lodde. For eksempel: R6 på printkort CTR-30A er en anden modstand end R6 på printkort CTR-30B. LED'erne er opdelt på en bestemt måde i denne brugsanvisning, men må gerne placeres i en anden rækkefølge, hvis du ønsker det.

Monteringsvejledning

Begynd med at lodde modstandene. Modstande er ikke polariserede, hvilket betyder, at du kan montere dem i begge retninger, og at der ikke er nogen + eller –.
Lod transistorerne, og sørg for, at den flade og den runde side stemmer overens med billedet på printkortet.
Lod kondensatorerne, og vær meget opmærksom på + og -. På kondensatoren ses en hvid kant med et minustegn i. Du kan også se det på benenes længde. Det lange ben er + og det korte ben er -. På PCB er de skrå hvide streger siden med -.

Nærbillede af kondensator med langt (+) og kort (-) ben — Kondensator med + og - ben markeret

Lod LEDS'erne ifølge diagrammet ovenfor. På PCB er der et rundt og et firkantet hul. Det runde er – og det firkantede er +. På LED'en er det lange ben + og det korte ben -. Minussiden kan også kendes på den flade side på selve LED'en.

Nærbillede af rød LED med langt (+) og kort (-) ben — LED med + og - ben markeret

Når alle komponenter er loddet, kan printkortene CTR-30A og CTR-30B skubbes ind i hinanden. Lod derefter forstærkningspunkterne sammen, så det hele bliver en solid enhed.
Placer nu juletræet på bundpladen CTR-30C, og vær omhyggelig med + og -. Lod derefter træet fast. MERRY CHRISTMAS!

OTRONIC® er et registreret varemærke. Intet fra denne brugsanvisning må kopieres uden tilladelse fra OTRONIC. Se mere information om OTRONIC-produkterne på OTRONIC.NL. OTRONIC – Crommelinbaan 61c – 2142 EX – Cruquius – Nederland.
