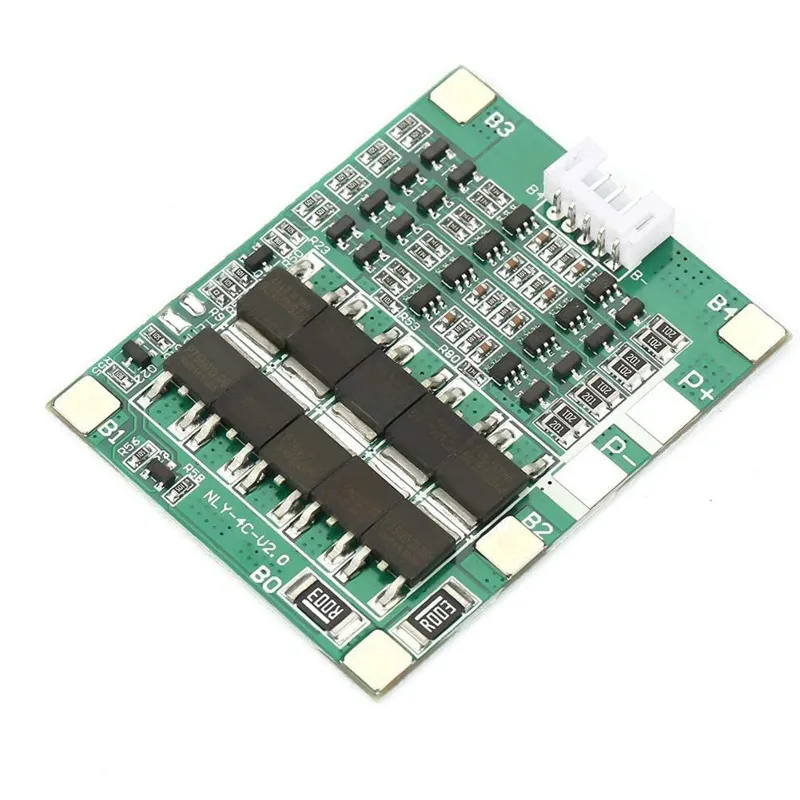

BMS 4S 30A beskyttelseskredsløb med balanceringsfunktion

Dette BMS (Battery Management System) sørger for, at når der oplades 4 batterier (såsom 18650) på 3.7V, bliver alle batterier opladet lige fuldt. Hvis én af de 4 batterier er lidt ældre eller oplader lidt langsommere, kan den have brug for lidt mere opladningstid for at nå samme niveau. Det sørger BMS for.

Derudover beskytter BMS batterierne mod kortslutning, for høj strøm eller spænding osv.

Opladningsspænding: 16.8V
Maksimal ladestrøm: 30A*
Maksimal kontinuerlig afladningsstrøm: 30A*
Kortslutningsbeskyttelse: 75 ± 5A
Overopladningsbeskyttelsesspænding (pr. celle/batteri): 4.25 ± 0.05V
Afladningsbeskyttelsesspænding (pr. celle/batteri): 2.55 ± 0.08V
Balanceringsfunktion: Ja
Mål: 56x45x8mm

*Bemærk: Dette er maksimum for BMS-kredsløbet. Tilsluttede batterier kan muligvis ikke klare denne strøm!

Pinbeskrivelse (Se billederne for tilslutningsdiagrammet):

B-: Min celle/batteri 1
B1: Plus celle/batteri 1, min celle/batteri 2
B2: Plus celle/batteri 2, min celle/batteri 3
B3: Plus celle/batteri 3, min celle/batteri 4
B+: Plus celle/batteri 4
P+: Plus udgang batteripakke
P-: Min udgang batteripakke
Brug P+ og P- tilslutningerne til at oplade og aflade batteripakken.

Bemærk: At lave en batteripakke selv kræver viden og kunnen. Ved forkert tilslutning af batterierne eller BMW kan batterierne bryde i brand eller endda eksplodere.
