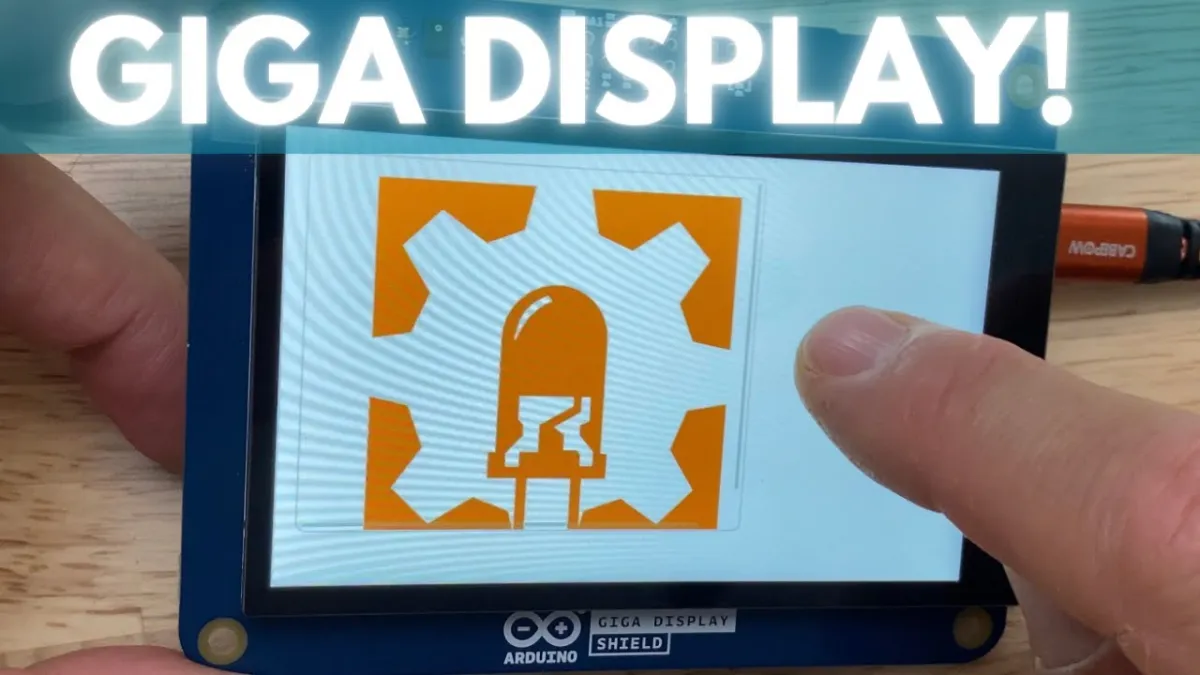

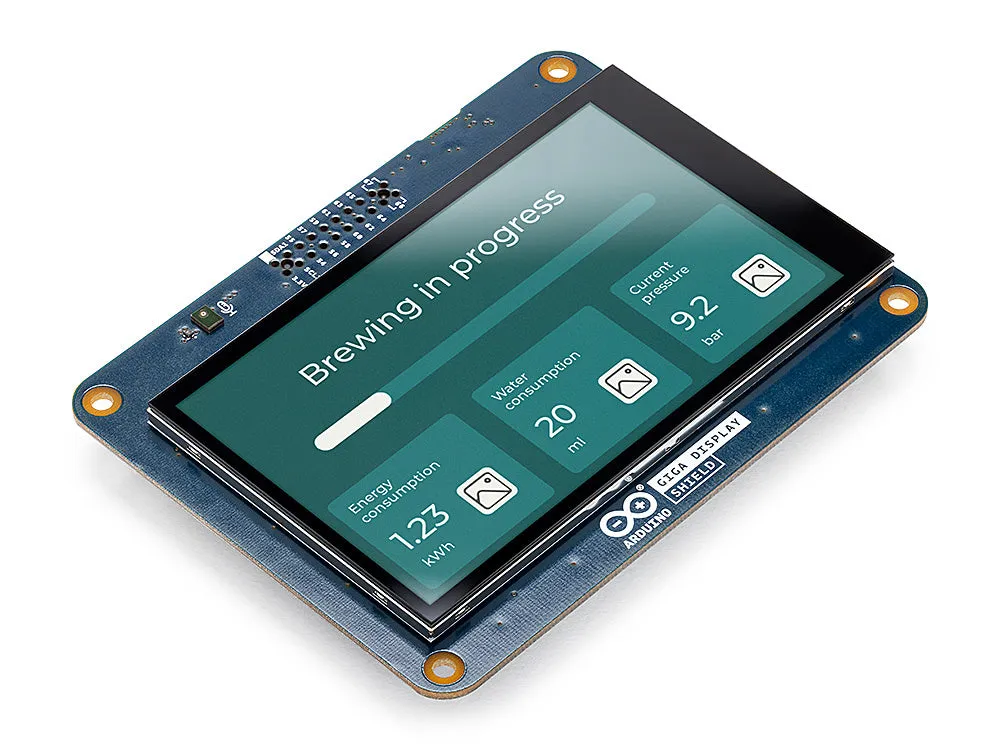

Arduino® GIGA Display Shield

Bliv bekendt med GIGA Display Shield: en touchscreen-løsning, der er specielt designet til ubesværet at integrere grafiske brugerflader i dine projekter. Takket være den nye pinheader-connector, centralt placeret på GIGA R1 WiFi, tilbyder dette shield problemfri integration og forbedrede funktioner.

GIGA Display Shield giver dig mulighed for at drage fordel af forskellige funktioner, herunder en digital mikrofon, en 6-akset IMU og en Arducam-tilslutning. Disse ekstra muligheder gør det muligt for dig at udnytte de øvrige 54 tilgængelige ben optimalt, hvilket er særdeles praktisk til at skabe håndholdte enheder eller dashboards til at styre dit projekt.

Oplev, hvor nemt det er at bygge intuitive interfaces med den brugervenlige opbygning og de omfattende muligheder i GIGA Display Shield. Forbedr funktionaliteten og brugeroplevelsen i dit projekt med denne avancerede løsning.

Tekniske specifikationer:

• Boardnavn: Arduino® GIGA Display Shield
• SKU: ASX00039
• Connectorer:
  • Kamera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (kompatibel med Arducam)
• Display:
  • Videocodec: F32Q-1A7H1-11020
  • Touchscreen: F32Q-1A7H1-11008
  • Type: KD040WVFID026-01-C025A
  • Størrelse: 3,97 inch
  • Opløsning: 480x800 RGB
  • Farver: 16,7 millioner
  • Touchtilstand: Fempunktsberøring og bevægelser
• Interface: I2C
• Sensorer:
  • IMU: BMI270
• Mikrofon: MP34DT06JTR

Ofte stillede spørgsmål

Understøtter displayet multitouch? Ja, displayet understøtter op til fem samtidige berøringer.

Hvordan tilslutter jeg GIGA Display Shield til GIGA R1 WiFi? GIGA Display Shield tilsluttes via de midterste headers (J5 og J6) på GIGA R1 WiFi. Fastgør shieldet fra undersiden, så toppen af GIGA R1 WiFi forbliver fri til ekstra shields.

Beholder jeg adgang til alle ben, når displayet er tilsluttet? Ja, også med displayet tilsluttet bevarer du adgang til alle 54 ben på toppen af boardet.

Kræves der en ekstern strømforsyning til shieldet? Nej, GIGA Display Shield har ikke brug for ekstern strømforsyning; det forsynes direkte via tilslutningen.

Hvilke kameraer er kompatible med shieldet? GIGA Display Shield er fuldt kompatibelt med 20-pins DVP-kameraer fra Arducam, såsom OV7675. For mere information, besøg Arducams katalog over kompatible kameraer.

I hvilken retning er kameratilslutningen orienteret? Pinout'en for kameratilslutningen er konfigureret, så kompatible Arducam-modeller vender samme vej som skærmen, hvilket svarer til selfietilstand for en problemfri og brugervenlig oplevelse.
